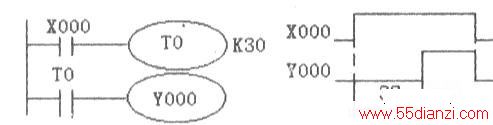

PLC中定时器延时接通就是当开关接通时,需要延迟一定的时间,才有输出信号。实现延时接通功能的梯形图程序如下左图所示。在图中的梯形图程序中,当xo00接通时,TO线圈得电,开始计时.此时TO常开触点还未闭合.YOOO失电,输出没有信号.当xooo接通3s(30xO.ls)时.TO常开触点接通.YOOO有输出信号。可见输出比输入延时了3a接通。用时序图来表示,如下右图所示。若要改变延时时间,只需要改变定时器TO的定时时间常数。
