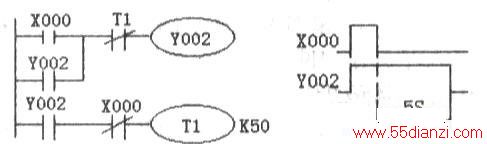

PLC中定时器的延时断开就是当开关断开时．需要延时一定时间后，输出信号才断开。PLC内部的定时器只有通电延时的触点，没有断电延时动作的触点．但是通过改变梯形图程序，也能实现延时断开功能，具体的梯形图程序如下左图所示。在图3所示梯形图程序中．当x000断开时，由于Y002自锁．而T1的计时时间没到．其常闭触点仍然闭合．因此Y002仍然有信号输出，当此时Tl线圈电路接通．Tl开始计时，当计时时间达到58时，其常闭触点断开．Y002才没有信号输出。可见该梯形图程序实现了延时58断开的控制，其工作情况用时序图来表示，如下右图所示。
