分支转移程序设计

      分支转移程序的特点是程序中含有转移指令，转移指令又分为无条件转移和有条件转移，因此分支程序也可分为无条件分支转移程序和有条件分支转移程序。无条件分支转移程序很简单，这里不再讨论。有条件分支转移程序按结构类型来分，又分为单分支选择结构和多分支选择结构。
　　
　　1．单分支选择结构
　　
　　程序的判别仅有两个出口，两者选一，称为单分支选择结构，它在程序设计中的应用极为普遍。单分支转移程序设计一般根据运算结果的状态标志，用条件判跳指令来选择并转移。
　　
　　求单字节有符号数的二进制补码。
　　
　　正数补码是其本身，负数补码是其反码加1。因此，程序应首先判断被转换数的符号，负数进行转换，正数本身即为补码。
　　

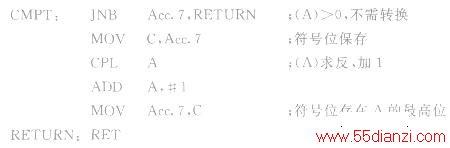

　　设二进制数放在累加器A中，其补码放回到A中，程序框图如图4-3所示。参考程序如下：
　　
　　此外，单分支选择结构还有如图4-4、图4-5等所示的几种形式。
　　
　　2．多分支选择结构
　　
　　当程序的判别部分有两个以上的出口流向时，为多分支选择结构。它常有两种形式，如图4-6和图4-7所示。
　　
　　指令系统提供了非常有用的两种多分支选择指令：
　　


　　它们为分支转移结构程序的编写提供了方便。
　　
　　间接转移指令“JMP @A＋DPTR”由数据指针DPTR决定多分支转移程序的首地址，由累加器A的内容动态地选择对应的分支程序。
　　
　　4条比较转移指令CJNE能对两个欲比较的单元内容进行比较。当不相等时，程序实现相对转移，并能指出其大小，以备进行第二次判断；若两者相等，则程序按顺序往下执行。
　　
　　最简单的分支转移程序的设计一般常采用逐次比较法，就是把所有不同的情况一个一个地进行比较，发现符合就转向对应的处理程序。这种方法的缺点是程序太长，有n种可能的情况，就需有n个判断和转移。
　　
　　求符号函数的值。符号函数定义如下：
　　
　　X存放在40H单元，y存放在41H单元，程序框图如图4-6所示。
　　
　　程序如下：
　　
　　在实际应用中，经常遇到图4-7所示结构形式的分支转移程序设计，即在不少应用场合，需根据某一单元的内容是0，1，…，n分别转向处理程序0，处理程序1，…，处理程序n。一个典型的例子就是当单片机系统中的键盘按下时，会得到一个键值，根据不同的键值，跳向不同的键处理程序入口。此时，可用直接转移指令（LJMP或AJMP指令）组成一个转移表，然后把该单元的内容读入累加器A，转移表首地址放人DPTR中，再利用间接转移指令实现分支转移。
　　

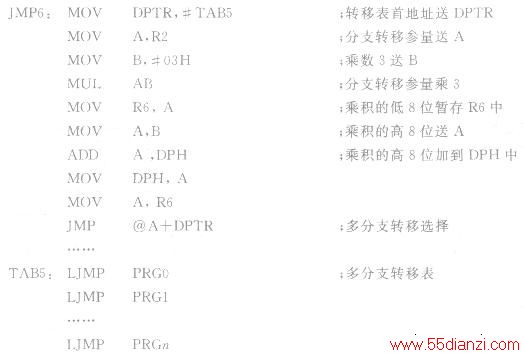

　　 根据寄存器R2的内容，转向各个处理程序PRGX(X=O～72)。
　　
　　程序如下：
　　
　　R2中的分支转移参量乘3是由于长跳转指令LJMP要占3个单元。本例程序可位于64 KB程序存储器空间的任何区域。
