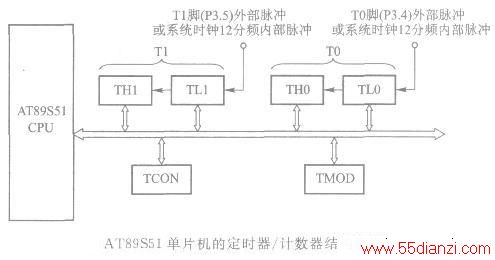

AT89S51单片机的定时器／计数器结构如下图所示，定时器／计数器T0由特殊功能寄存器TH0、TL0构成，定时器／计数器Tl由特殊功能寄存器TH1、TL1构成。
两个定时器／计数器都具有定时器和计数器两种工作模式，4种工作方式（方式0、方式1、方式2和方式3）。定时器／计数器属于增1计数器。
特殊功能寄存器TMOD用于选择定时器／计数器T0、T1的工作模式和工作方式。特殊功能寄存器TCON用于控制T0、T1的启动和停止计数，同时包含了T0、T1的状态。T0、T1不论是工作在定时器模式还是计数器模式，实质都是对脉冲信号进行计数，只不过是计数信号的来源不同。计数器模式是对加在T0(P3.4)和Tl( P3.5)两个引脚上的外部脉冲进行计数（如上图所示），而定时器工作模式是对单片机的时钟振荡器信号经片内12分频后的内部脉冲信号计数。由于时钟频率是定值，所以可根据对内部脉冲信号的计数值计算出定时时间。
计数器的起始计数都是从计数器的初值开始。单片机复位时计数器的初值为O，也可用指令给计数器装入一个新的初值。
工作方式控制寄存器TMOD

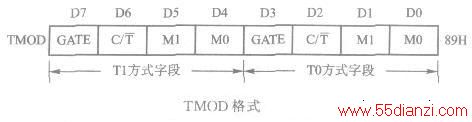

AT89S51单片机的定时器／计数器工作方式寄存器TMOD用于选择定时器／计数器的工作模式和工作方式，字节地址为89H，不能位寻址，其格式如下图所示。
8位分为两组，高4位控制Tl，低4位控制T0。
下面对TMOD的各位给出说明。
(1) GATE：门控位。
GATE=0时，仅由运行控制位TRx(x=0，1)来控制定时器／计数器运行。
GATE=1时，用外中断引脚（INT0（的反）INTI（的反））上的电平与运行控制位TRx共同来控制定时器／计数器运行。
(2) M1、M0：工作方式选择位。
Ml、MO共有4种编码，对应于4种工作方式的选择，见下表。

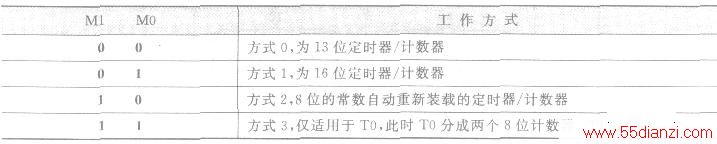

表 M1、M0工作方式选择
(3) C/T（的反）：计数器模式和定时器模式选择位。
C/T（的反）=0，为定时器工作模式，对单片机的晶体振荡器12分频后的脉冲进行计数。
C/T（的反）=1，为计数器工作模式，计数器对外部输入引脚TO(P3.4)或T1(P3.5)的外部脉冲（负跳变）计数。
定时器／计数器控制寄存器TCON
TCON的字节地址为88H，可位寻址，位地址为88H～8FH。TCON的格式如下图所示。
这里介绍与定时器／计数器相关的高4位功能。
(1) TF1、TF0：计数溢出标志位。
当计数器计数溢出时，该位置1。使用查询方式时，此位作为状态位供CPU查询，但应注意查询有效后，应使用软件及时将该位清0。使用中断方式时，此位作为中断请求标志位，进入中断服务程序后由硬件自动清0。
(2) TR1、TR0：计数运行控制位。
TR1位（或TR0位）=1，启动定时器／计数器工作的必要条件。
TR1位（或TR0位）=0，停止定时器／计数器工作。
该位可由软件置1或清0。
