方式2是一个可以自动重新装载初值的8位计数器／定时器。这种工作方式可以省去用户程序中重新装入初值的指令。
当AT89S51的某个定时器／计数器不使用时，可为AT89S51扩展一个负跳沿触发的外部中断源。
例1：扩展一个负跳沿触发的外部中断源，把定时器／计数器T0引脚作为外部中断请求输入端，溢出标志TF0作为外部中断请求标志。
基本思想：当某一定时器／计数器被设置为方式2（自动装入常数方式）计数工作模式，计数器TH0、TL0初值均为0FFH，并允许T0中断，总中断开放。当T0引脚电平发生负跳变时，T0计数器溢出，TF0置1，从而向单片机发出中断请求。
初始化程序如下：
程序说明：当连接在P3.4（T0引脚）的外部中断请求输入线上的电平发生负跳变时，TL0加1，产生溢出，TF0置1，向单片机发出中断请求，同时TH0的内容0FFH送TL0，即TL0恢复初值0FFH，这样，P3.4脚相当于一个跳沿触发的外部中断请求源输入端。对P3.5也可做类似处理。

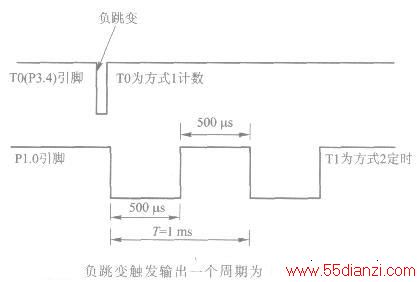

例2：当T0 (P3.4)引脚上发生负跳变时，作为Pl.0引脚产生方波的启动信号。则开始从P1．0引脚上输出一个周期为1 ms的方波，如下图所示(假设系统时钟为6MHz)。
基本思想：T0设置为方式1计数器模式，初值设为FFFFH。当外部计数输入端T0(P3.4)发生一次负跳变时，计数器T0加1且溢出，溢出标志TF0置1，向CPU发出中断请求，此时T0相当于一个负跳沿触发的外部中断源。进入T0中断程序后，把F0标志置1，说明T0引脚上已接收过负跳变信号。T1定义为方式2定时器模式。在T0引脚产生一次负跳变后，启动Tl每500 μs产生一次中断，在中断服务子程序中对P1.0求反，使P1.0产生周期l ms的方波。由于方式2省去了用户程序中重新装入初值的指令，所以可产生精确的定时时间。
(1)计算Tl的初值。设T1的初值为X，则

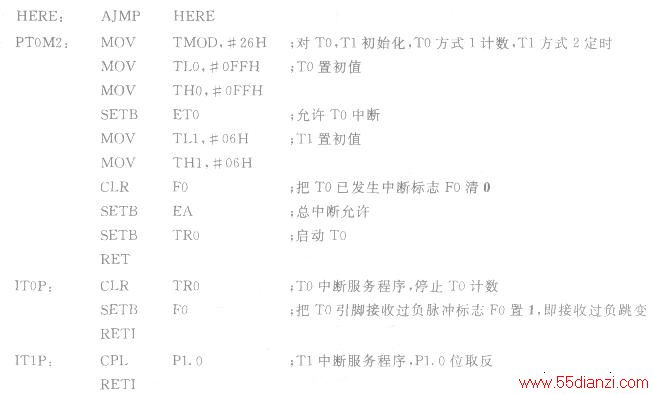

(2)程序设计。参考程序如下：
程序说明：当单片机复位时，从0000H跳向主程序MAIN处执行程序。其中调用了对T0、T1初始化子程序PT0M2。子程序返回后执行标号LOOP处指令，循环等待T0引脚上负脉冲的到来。由于负脉冲到来的标志位F0的复位初始值为0，所以程序就在标号LOOP处循环等待。当T0(P3.4)引脚上发生负跳变时，由于T0计数溢出，则跳向T0中断服务子程序。此时停止T0计数，并把T0引脚接收过负脉冲的标志F0置1。当中断返回时，由于F0已被置1，则程序跳出LOOP处的循环等待。此时执行指令来允许Tl中断，并启动Tl定时，然后执行“AJMPHERE”指令，循环等待，等待Tl的500 μs定时中断到来。当Tl的500 μs定时中断产生时，则进入Tl的中断服务子程序ITIP，把P1.0脚上的电平取反。由于方式2是初值可以自动重新装载，从而省去对Tl重新装入初值06H的指令。中断返回后，到“AJMP HERE”指令处继续等待Tl的500μs定时中断。如此重复，即可得到上图所示的波形。
例3：利用定时器Tl的方式2对外部信号计数，要求每计满100个数，将P1.0取反。
本例是方式2计数模式的应用举例。
(1)选择工作方式。外部信号由T1(P3.5)引脚输入，每发生一次负跳变计数器便加1，每输入100个脉冲，计数器将产生溢出中断，在中断服务程序中将P1．0取反一次。
Tl工作在方式2的方式控制字为TMOD=60H。不使用T0时，TMOD的低4位可任取，但不能使T0进入方式3，这里取全0。
(2)计算T1的初值
因此，TL1的初值为9CH，重装初值寄存器TH1=9CH。

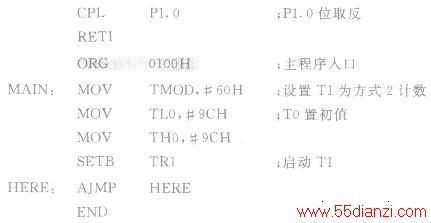

(3)程序设计。参考程序如下：
程序说明：由于Tl的中断服务子程序只有两条指令，不超过8个字节，所以进入Tl中断服务程序入口后，直接就执行这两条指令，而没有选择再跳转。
