有输出总会有输入，今天测试一下按键的功能，第一节已经说过了与GPIO端口相关的寄存器，这里不在重复，想要从端口读取数据，首先把FIODIR这个寄存器设置为输入，再从FIOPIN寄存器读取数据就可以了，这个寄存器具有读写功能。下面说一下这个实验的电路图，如下所示：
图1 JoySTICk按键连线图

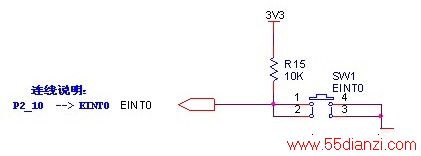

关于按键电路还有一个，不过是接在外部中断0 上的，其电路图如下图所示：
这次实验没有涉及到外部中断，都是做普通的IO输入使用的，所以在这里外部中断就做学习总结了。下面给出这次实验的主程序：
/*********************************************************************************
文件名称：mian.c
功 能： 主要调度函数及应用函数
编译环境： MDKV4.12
时 钟： 外部12MHz
日 期： 11/08/16
作 者： 懒猫爱飞
备 注：NULL
---------------------------------------------------------------------------------
修改内容：NULL
修改日期：XXXX年xx月xx日 xx时xx分
修改人员：xxx xxx xxx
**********************************************************************************/
#include"main.h"
volatile unsigned lONg SysTickCnt; /* 用于系统时钟计数*/
/********************************************************************************
* 函数名称：void SysTick_Handler （void）
* 函数功能： 系统节拍定时器中断函数，每1ms计数一次
* 入口参数： 无
* 出口参数： 无
* 备 注：无
*******************************************************************************/
void SysTick_Handler （void）
{
SysTickCnt++;
}
/********************************************************************************
* 函数名称：void Delay （unsigned long tick）
* 函数功能： 毫秒级延时函数
* 入口参数： unsigned long tick -- 延时时长
* 出口参数： 无
* 备 注：无
*******************************************************************************/
void DelayMs （unsigned long tick）
{
unsigned long systickcnt;
systickcnt = SysTickCnt;
while （（SysTickCnt - systickcnt） < tick）；
}
/********************************************************************************
* 函数名称：void PortInit（void）
* 函数功能： 端口初始化
* 入口参数： 无
* 出口参数： 无
* 备 注：无
*******************************************************************************/
void PortInit（void）
{
GPIO1->FIODIR = 0xB0000000; /* LEDs on PORT1 defined as Output */
GPIO2->FIODIR = 0x0000007C; /* LEDs on PORT2 defined as Output */
LEDAllOff（）； /* 初始化时熄灭所有的灯*/
}
/********************************************************************************
* 函数名称：int main（void）
* 函数功能： 主函数
* 入口参数： 无
* 出口参数： 无
* 备 注：无
*******************************************************************************/
int main（void）
{
unsigned char LEDFlag = 1; // 记录LED状态
SystEMInit（）； /* 系统初始化，函数在system_LPC17xx.c文件夹中定义*/
SysTICk_Config（SystemFrequency/1000 - 1）； /* 配置时钟中断，每1ms中断一次*/
/* 在core_cm3.h中定义*/
PortInit（）； /* 端口初始化*/
while（1）
{
if（！LedFlag）
{
Led1On（）； // 点亮LED
}
else
{
Led1Off（）； // 熄灭LED
}
if（！KEY_VAL）
{
DelayMs（10）；
while（！KEY_VAL）；
LedFlag ^=1; // Led状态改变一次
}
if（！KEY_EN） // 此处是为了测试摇杆按键的功能是否正常
{
DelayMs（10）；
while（！KEY_EN）；
Led8Neg（）； // 点亮LED // Led状态改变一次
}
}
}
上一节对程序没有做过多的解释，这里详细分析一下，工程中包含的源文件如下图所示：
工程中startup_LPC17XX.s是M3的启动文件，启动文件由汇编语言写的，它的作用一般是下面这几个：
1）堆和栈的初始化
2）向量表定义
3）地址重映射及中断向量表的转移
4）设置系统时钟频率
5）中断寄存器的初始化
6）进入C应用程序
工程中main.c是我写的应用程序，也就是这次实验的程序，core_cm3.c与core_cm3.h主要是M3外围驱动源代码与头文件，使用时一般不需要修改，直接调用就可以。system_LPC17xx.c与system_LPC17xx.h是关于系统的文件，里面主要提供了系统初始化函数SystemInit（），文件中默认情况下定义的晶振的大小为12M，使用的是外部晶振，还使用了PLL0倍频，关于倍频的问题，以后慢慢再总结。芯片LPC1768的初始化主要包括时钟配置，电源管理，功耗管理等。相比较而言，时钟配置相对复杂，因为它包括两个PLL倍频电路，一个是主PLL0主要是为系统和USB提供时钟，另一个是PLL1专门为USB提供48M时钟，但也可以不使用它们。由于时钟配置比较灵活，所以相以设置这些参数也比较复杂，但是这些在系统文件中已有明确的定义，所以想要变动时只需修改系统文件中相应的宏或函数即可。
