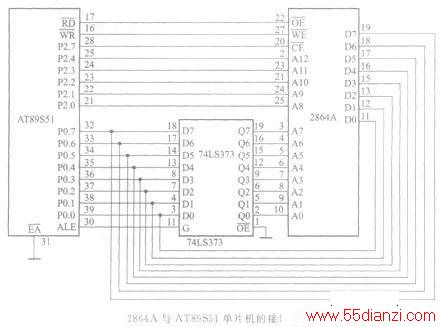

2864A与AT89S51单片机的接口电路如下图所示。
2864A的片选端CE与高地址线P2.7连接，P2.7=0才能选中2864A。这种线选法决定了2864A对应多组地址空间，即0000H～1FFFH，2000H～3FFFH，4000H～5FFFH，6000H～7FFFH。当系统中有其他ROM和RAM存储器时，要统一考虑编址问题。
这8K字节存储器可作为数据存储器使用，但掉电后数据不丢失。
AT89S51对2864A进行写操作时所用指令包括：
AT89S51对2864A进行读操作时所用指令包括：
下面介绍对2864A装载一个页面数据（16个字节）的子程序WR2的编写。
被写入的数据取自源数据区，子程序入口参数为：
上述写入程序中，完成页面装载的循环部分共8条指令，当采用12 MHz晶振时，进行时间约13μs，完全符合2864A的BLW的宽度要求。
