我们知道字符发生器CGRAM中可存储自行设计的8个5x7点阵图形。以设计一个汉字“中”为例．5×7“中”的点阵组成如下图所示。
点阵中1代表点亮该点元素，0代表熄灭该点元素。其中*为无效位，可任意取O或1，一般取0。
使用时，先自行编制出图形数据，然后将图形数据存入CGRAM中，再向DDRAM写入就可在屏幕上显出您设计的图形。如您存入了一个图形造形，则只要向DDRAM写入OOH（表示第O号图形）即可。如您共存入了八个图形造形，则只要依序向DDRAM写入OOH～07H(表示第O号～第7号图形)八个数字即可。
下面我们将这个“中”字显示于屏幕的第二行第O列。
在我的文档中建立一个文件目录(LCD8)，然后建立一个LCD8．uv2的工程项目，最后建立源程序文件(LCD8．asm)。

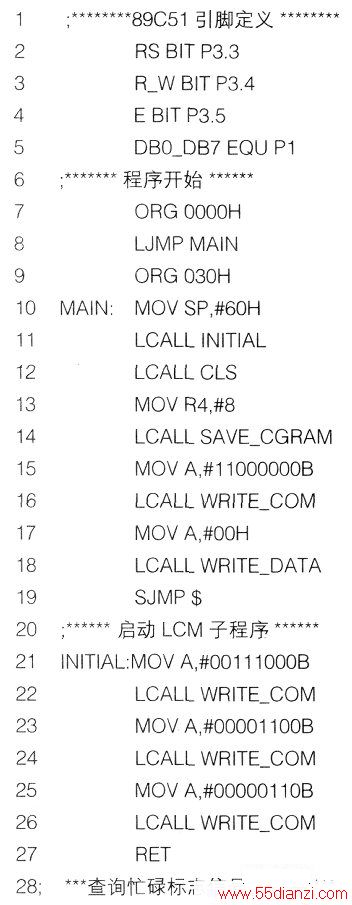

输入下面的程序：
序号：

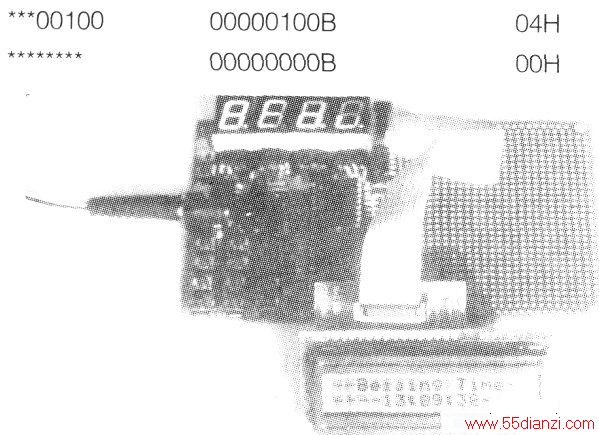

编译通过后，将LCD8文件夹中的hex文件通过TOP851编程器烧录到89C51芯片中，将芯片插入到S2型数码管试验板上，试验板上标示LCD1的排针通过14芯排线与液晶显示模组(LCM)正确连接，将TOP851编程器的9V直流电源插到S2型试验板上通电运行。屏幕的第二行第0列显示汉字“中”。
我们对程序进行解释。
序号1（程序解释，以下同）：程序分隔及说明。
序号2：定义LCM的RS引脚由89C51的P3.3脚控制。
序号3：定义LCM的R_W引脚由89C51的P3.4脚控制。
序号4：定义LCM的E引脚由89C51的P3.5脚控制。
序号5：定义LCM的数据口DBO_DB7由89C51的P1口控制。
序号6：程序分隔及说明。
序号7：程序从地址OOOOH开始。
序号8：跳转到MAIN主程序处。
序号9：主程序MAIN从地址0030H开始。
序号10:堆栈指针指向60H。
序号11:调用启动LCM子程序进行初始化。
序号12:调用清除LCM子程序。
序号13:寄存器R4置立即数8（此为图形数据的长度，一个5*7点阵图形需8个字节）。
序号14：调用写入CGRAM子程序。
序号15:指向显示屏第二行第O列。
序号16:调用写指令到LCM子程序。
序号17:累加器置立即数O(CGRAM内的第0号图形)。
序号18:调用写数据到LCM子程序（将CGRAM内的第0号图形显示于屏幕上）。
序号19:动态停机。
序号20:程序分隔及说明。
序号21—27:启动LCM子程序。
序号20:程序分隔及说明。

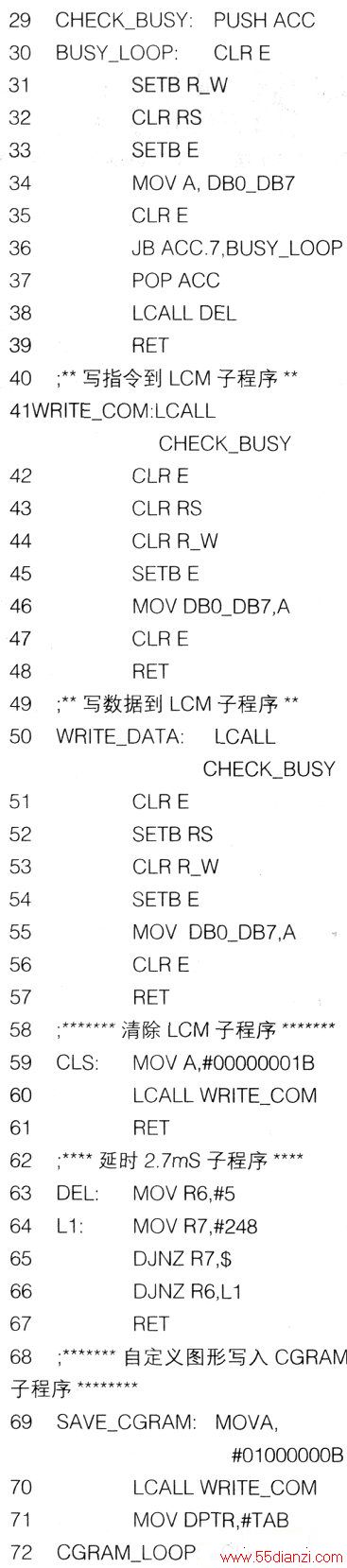

序号29～39:查询忙碌标志信号子程序。
序号40:程序分隔及说明。
序号41～48:写指令到LCM子程序。
序号49:程序分隔及说明。
序号50～57:写数据到LCM子程序。
序号58:程序分隔及说明。
序号59～61:清除LCM子程序。
序号62:程序分隔及说明。
序号67~67:延时2.7mS子程序。
序号68:程序分隔及说明。
序号69~77:自定义图形写入CGRAM子程序。
序号69:指向CGRAM首地址。
序号70:调用写指令到LCM子程序。
序号71:将图形数据表格首地址送DPTR。
序号72:清除累加器。
序号73:查表。
序号74:调用写数据到LCM子程序。
序号75:DPTR加1。
序号76:图形数据的长度减1后若不为0转标号CGRAM_LOOP继续写入。
序号77:子程序返回。
序号78:程序分隔及说明。
序号79:图形数据表。
序号80:程序结束。
再设计一个复杂一点的图形：一个敞开大门的房屋，右侧显示Welcometo LCD Monitor（欢迎来到液晶显示器）。按照上一个例子介绍的方法，先作出房屋的5*7图形数据（十六进制数）。

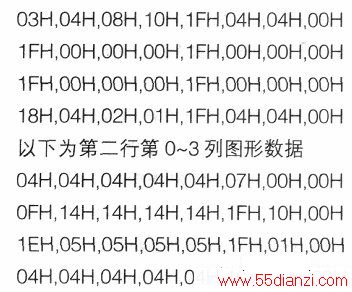

图形数据（十六进制数）以下为第一行第0～3列图形数据
在我的文档中建立一个文件目录(LCD9)．然后建立一个LCD9．uv2的工程项目，最后建立源程序文件(LCD9.asm)。

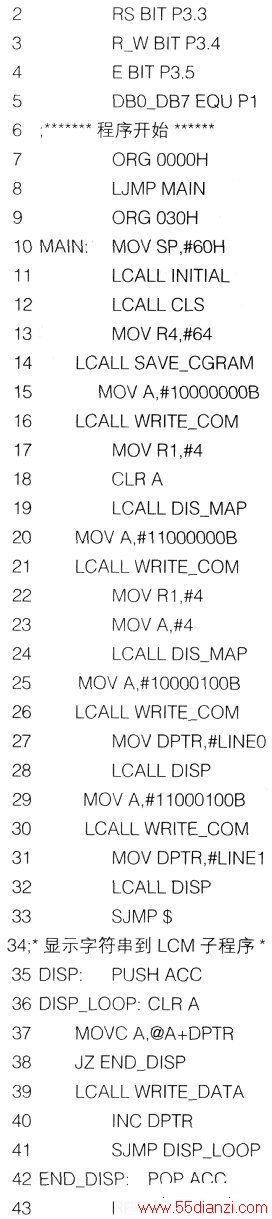

输入下面的程序：
序号：1：**89C51引脚定义“
编译通过后，将LCD8文件夹中的hex文件通过TOP851编程器烧录到89C51芯片中，将芯片插入到S2型数码管试验板上，试验板上标示LCD1的排针通过14芯排线与液晶显示模组(LCM)正确连接，将TOP851编程器的9V直流电源插到S2型试验板上通电运行。屏幕的左半部分显示出一个敞开大门的房屋，右侧第一行显示Welcometo．第二行显示LCDMonitor。

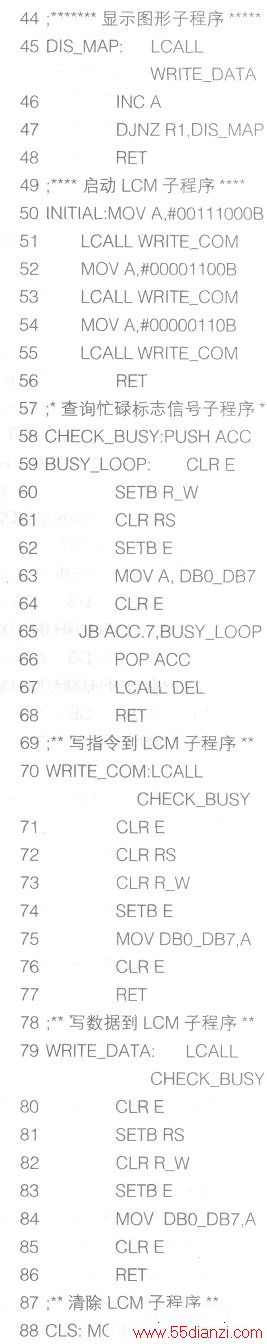

我们对程序进行解释。
序号1（程序解释，以下同）：程序分隔及说明。
序号2：定义LCM的RS引脚由89C51的P3.3脚控制。
序号3：定义LCM的R_W引脚由89C51的P3.4脚控制。
序号4：定义LCM的E引脚由89C51的P3.5脚控制。
序号5：定义LCM的数据口DBO_DB7由89C51的P1口控制。
序号6：程序分隔及说明。
序号7：程序从地址OOOOH开始。
序号8：跳转到MAIN主程序处。
序号9：主程序MAIN从地址0030H开始。
序号10:堆栈指针指向60H。
序号11：调用启动LCM子程序进行初始化。
序号12:调用清除LCM子程序。
序号13:寄存器R4置立即数64(此为图形数据的长度，一个5*7点阵图形需8个字节，共有八个点阵图形，故需64个字节）。
序号14：调用写入CGRAM子程序。
序号15:指向显示屏第一行第0列。
序号16:调用写指令到LCM子程序。
序号17:寄存器R1置立即数4（此为第一行需显示的四个点阵图形长度）。
序号18:累加器置立即数O(CGRAM内的第0号图形)。
序号19:调用写数据到LCM子程序（将CGRAM内的第O～4号图形显示于屏幕上）。
序号20:指向显示屏第二行第0列。
序号21:调用写指令到LCM子程序。
序号22:寄存器R1置立即数4（此为第二行需显示的四个点阵图形长度）。
序号23:累加器置立即数4(CGRAM内的第4号图形)。
序号24:调用写数据到LCM子程序（将CGRAM内的第4—7号图形显示于屏幕上）。
序号25:指向显示屏第一行第4列。
序号26:调用写指令到LCM子程序。
序号27:将标号LINEO处字符串的首地址装入DPTR。
序号28:调用显示子程序。
序号29:指向显示屏第二行第4列。
序号30:调用写指令到LCM子程序。
序号31:将标号LINE1处字符串的首地址装入DPTR。
