单片机动态数码显示技术程序设计

    1．  实验任务

    如图4.13.1所示，AT89S51单片机 P0端口接动态数码管的字形码笔段，P2端口接动态数码管的数位选择端，P1.7接一个开关，当开关接高电平时，显示“12345”字样；当开关接低电平时，显示“HELLO”字样。

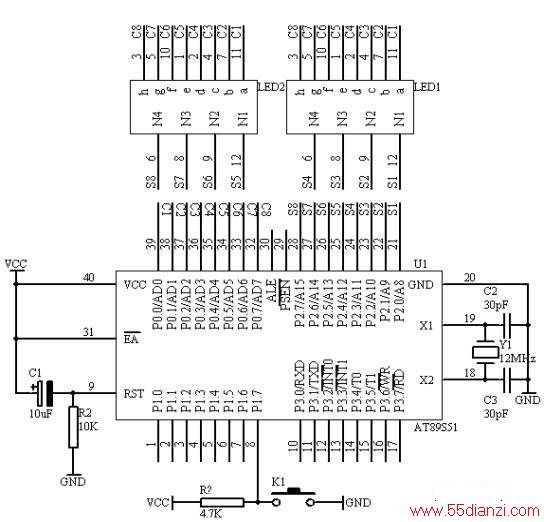

    2．  电路原理图



    图4.13.1

    3．  系统板上硬件连线

    （1．      把“单片机系统”区域中的P0.0/AD0－P0.7/AD7用8芯排线连接到“动态数码显示”区域中的a－h端口上；

    （2．      把“单片机系统”区域中的P2.0/A8－P2.7/A15用8芯排线连接到“动态数码显示”区域中的S1－S8端口上；

    （3．      把“单片机系统”区域中的P1.7端口用导线连接到“独立式键盘”区域中的SP1端口上；

    4．  程序设计内容

    （1． 动态扫描方法

    动态接口采用各数码管循环轮流显示的方法，当循环显示频率较高时，利用人眼的暂留特性，看不出闪烁显示现象，这种显示需要一个接口完成字形码的输出（字形选择），另一接口完成各数码管的轮流点亮（数位选择）。

    （2．      在进行数码显示的时候，要对显示单元开辟8个显示缓冲区，每个显示缓冲区装有显示的不同数据即可。

    （3．      对于显示的字形码数据我们采用查表方法来完成。

www.55dianzi.com

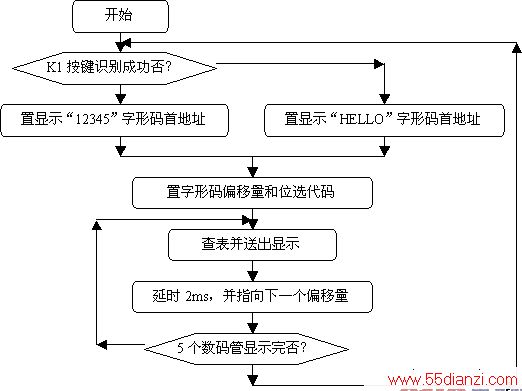

    5．  程序框图



    图4.13.2

    6．  汇编源程序

                  ORG 00H

    START:        JB P1.7,DIR1

                  MOV DPTR,#TABLE1

                  SJMP DIR

    DIR1:        MOV DPTR,#TABLE2

    DIR:    MOV R0,#00H

                  MOV R1,#01H

    NEXT:        MOV A,R0

                  MOVC A,@A+DPTR

                  MOV P0,A

                  MOV A,R1

                  MOV P2,A

                  LCALL DAY

                  INC R0

                  RL A

                  MOV R1,A

                  CJNE R1,#0DFH,NEXT

                  SJMP START

    DAY:          MOV R6,#4

    D1:          MOV R7,#248

                  DJNZ R7,$

                  DJNZ R6,D1

                  RET

    TABLE1:      DB 06H,5BH,4FH,66H,6DH

    TABLE2:      DB 78H,79H,38H,38H,3FH

                  END



www.55dianzi.com

    7．  C语言源程序

    #include <AT89X51.H>

    unsigned char code table1[]={0x06,0x5b,0x4f,0x66,0x6d};

    unsigned char code table2[]={0x78,0x79,0x38,0x38,0x3f};

    unsigned char i;

    unsigned char a,b;

    unsigned char temp;

    void main(void)

    {

      while(1)

        {

          temp=0xfe;

          for(i=0;i<5;i++)

            {

              if(P1_7==1)

                {

                  P0=table1[i];

                }

                else

                  {

                    P0=table2[i];

                  }

              P2=temp;

              a=temp<<(i+1);

              b=temp>>(7-i);

              temp=a|b;

    　　　　　for(a=4;a>0;a--)

              for(b=248;b>0;b--);

            }

        }

    }
