在单片机应用系统中，查表程序是一种常用的程序。利用它能避免复杂的运算或转换过程，可完成数据补偿、修正、计算、转换等各种功能，具有程序简单、执行速度快等优点。
查表就是根据自变量z，在表格中寻找y，使y=f(x)。在单片机中，数据表格一般存放于程序存储器内，AT89S51单片机在执行查表指令时，发出读程序存储器选通脉冲PSEN。在指令系统中，为用户提供了两条极为有用的查表指令：
这两条指令的功能完全相同，但在具体使用上有一些差别。
指令“MOVC A，@A+DPTR”完成把A中的内容作为一个无符号数与DPTR中的内容相加，所得结果为某一程序存储单元的地址，然后把该地址单元中的内容送到累加器A中。DPTR作为一个基址寄存器，执行完这条指令后，DPTR的内容不变，仍为执行加法以前的内容。
指令“MOVC A，@A+PC”以PC作为基址寄存器，PC的内容和A的内容作为无符号数，相加后所得的数作为某一程序存储器单元的地址，根据地址取出程序存储器相应单元中的内容送到累加器A，这条指令执行完以后，PC的内容不发生变化，仍指向该查表指令的下一条指令。这条指令的优点在于预处理较少且不影响其他特殊功能寄存器的值，所以不必保护其他特殊功能寄存器的原先值。这条指令的缺点在于该表格只能存放在这条指令的地址X3X2XIXO以下OOH～FFH之中，即只能存放在地址范围X3X2XIXO+1～X3X2XIXO+lOOH中，这就使得表格所在的程序空间受到了限制。
下面举例说明查表指令的用法以及计算偏移量时应该注意的问题。

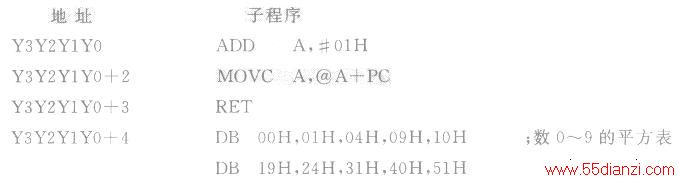

【例4-3】设计一子程序，功能是根据累加器A中的数z（0～9之间）查x的平方表y，根据z的值查出相应的平方y。本例中的x和y均为单字节数。
第一条指令“ADD A，#OIH”的作用是A中的内容加上“OIH”，“OIH”即为查表指令与平方表之间的指令所占的字节数。这里的指令为“RET”，为一字节的指令。加上“OIH”后，可保证PC指向表首，累加器A中原来的内容反映的仅是从表首开始向下查找多少个单元。
上面的例子中，在进入程序前，A的内容在00～09H之间，如A中的内容为02H，它的平方为04H，依此类推，可以根据A的内容查出x对应的平方。

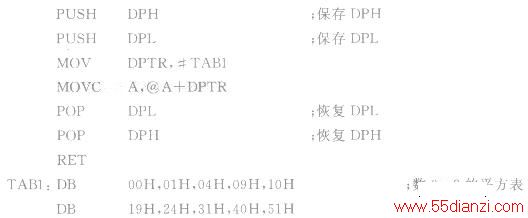

“MOVC A，@A+DPTR”这条指令的应用范围较为广泛，一般情况下，大多使用该指令。使用该指令时不必计算偏移量，优点是表格可以设在64KB程序存储器空间内的任何地方，而不必像“MOVC A，@A+PC”那样只设在PC下面的256个单元中，所以使用较方便。该指令的缺点在于如果DPTR已被使用，则在进入查表以前必须保护DPTR，并且结束以后恢复DPTR，例4-3的子程序可改成如下形式：
在一些实际的查表问题中，有时z为单字节数，y为双字节数。来看下面的例子。
【例4-4】设有一个巡回检测报警装置，需对16路(x)输入进行检测，每路有一个最大允许值(y)，为双字节数。装置运行时，需根据测量的路数(x)，查表找出对应该路的最大允许值(y)，看输入值是否大于最大允许值，如果大于就报警。

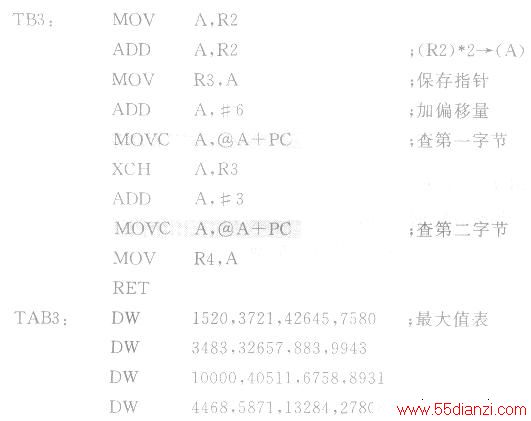

取路数为x(0≤z≤15)，y为最大允许值，放在表格中。设进入查表程序前，假设路数z已放于R2中，查表后该路的最大允许值y放于R3R4中。查表的程序如下：
上述查表程序是有限制的，表格长度不能超过256B，且表格只能存放于“MOVC A，@A＋PC”指令以下的256个单元中，如果表格的长度超过256B，且需要把表格放在64KB程序存储器空间的任何地方，此时应使用指令“MOVC A，@A+DPTR”，并对DPH、DPL进行运算，求出表格的目的地址。
【例4-5】在一个以AT89S51为核心的温度控制器中，温度传感器输出的电压与温度为非线性关系，传感器输出的电压已由A/D转换为10位二进制数。测得的不同温度下的电压值数据构成一个表，表中温度值为y（双字节无符号数），x（双字节无符号数）为电压值数据。设测得的电压值x放人R2R3中，根据电压值z，查找对应的温度值y，仍放入R2R3中。

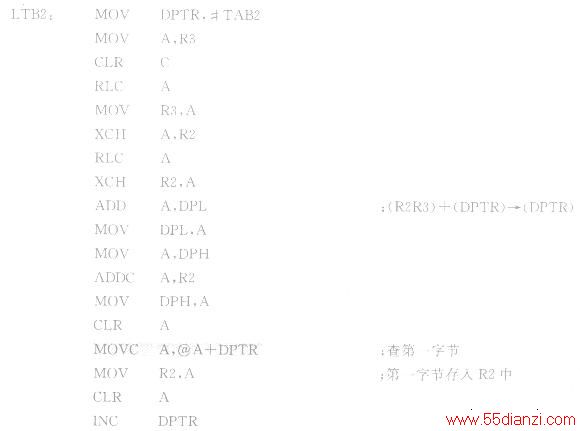

参考程序如下：
以上程序中，由于使用了指令“MOVC A，@A＋DPTR”，表中TAB2可放入64KB程序存储器空间的任何位置，此外表格的长度可大于256B。
