怎样实现Verilog模拟PS2协议

PS2协议读键盘值相当简单嘛，比模拟SPI、I2C简单多了...下面介绍一下具体过程.

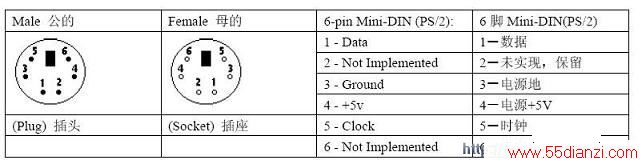

1.明确接线关系，只需接4根线，VCC要+5V，3.3我测试过不能用，时钟和数据线要用bidir双向口线，FPGA可以不用外接上拉电阻。另外，USB键盘也可以用，只要用一个转接头转成PS2即可。

2.读取基本的键盘数据，不需要FPGA发送任何数据，只需读取键盘发回来的数据即可
如下面的时序图，每次键盘发送11个cLOCk信号，我们需要做的事情就是在时钟的下降沿读取数据

3.如何来采样CLK低电平？
这里可以用一个FIFO来储存数据，如下面的程序，当ps2_clk信号处于下降沿时，ps2_clk_fallingedge值将被置高

reg [2:0] ps2_clkr;//用一个fifo来采样ps2_clk信号；
always @(posedge clk)
ps2_clkr <= {ps2_clkr[1:0], ps2_clk};

wire ps2_clk_risingedge = (ps2_clkr[2:1]==2'b01); // now we CAN detect ps2_clk rising edges
wire ps2_clk_fallingedge = (ps2_clkr[2:1]==2'b10); // and falling edges

4.当检测到第一个低电平时，我们只需要连续读取11个周期值就可以了，这里用一个变量i来控制

always @(posedge clk)
if(rst)
i <= 0;
else
begin
if(ps2_clk_fallingedge)
begin
data2[i] <= data[i];
data[i] <= ps2_data;
if(i<10) i <= i+1;
else i <= 0;
end
end

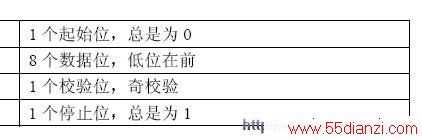

最后来解释下这11个数据的功能，如下表

5.如果想进一步区分键值，就需要查表了，如下表
