基于MCS-51单片机的LED点阵屏实现礼花功能（含源代码）

    大家可曾记得礼花绽放那一刻的精彩？小时候每当看礼花绽放时，总希望自己能将那最美的那一霎那永远留下。终于，今天我的梦想实现了。通过自己的板板，只要随手编程几下就搞定啦！

    　　在给大家展示效果图之前，我们首先得对LED点阵屏做一番介绍！8*8 LED点阵等效电路如图1所示。通过分析，我们不难得知：只要其对应的X、Y轴顺向偏压，即可使LED发亮。例如：若想使左上角LED点亮，则Y0=1，X0=0，则会形成压降点亮左上角的LED。这里的水平方向由P2控制，垂直方向由P0控制。

　

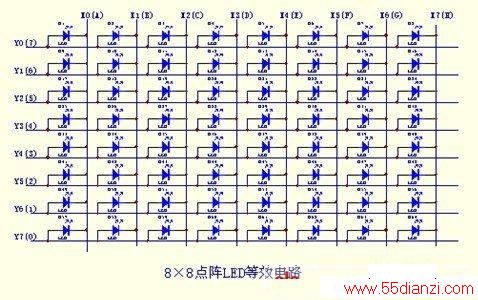

　图1 8*8 LED点阵等效电路

    　　本次在LED点阵屏上实现显示礼花的功能原理接口图如图2所示，效果图如图3所示。通过该LED点阵还可以显示静态或者动态的图形、文字等。大家感兴趣的可以自己试试啦~~

　　

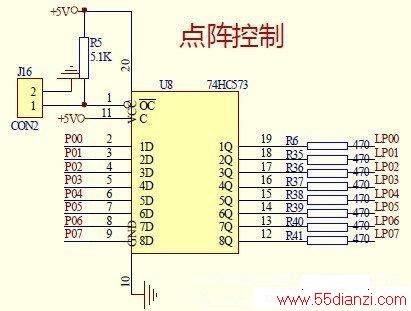

图2 在LED点阵屏上实现显示礼花的功能原理接口图

　

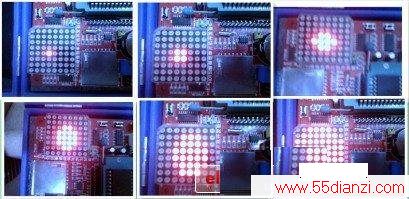

　图3 礼花显示效果组图

图 礼花动态显示图

    　　LED点阵屏上显示礼花C源代码

    　　#include<reg52.h>
　　#include<intrins.h>
　　#define uint unsigned int
　　#define uchar unsigned char
　　unsigned char code tabP0[6][8]={{0x00,0x00,0x00,0x00,0x08,0x00,0x00,0x00},{0x00,0x00,0x00,0x18,0x18,0x00,0x00,0x00},{0x00,0x00,0x10,0x38,0x38,0x10,0x00,0x00},{0x00,0x00,0x38,0x7C,0x7C,0x38,0x00,0x00},{0x00,0x38,0x7C,0x7C,0x7C,0x7C,0x38,0x00},{0x3C,0x7E,0xFF,0xFF,0xFF,0xFF,0x7E,0x3C}};
　　unsigned char code tabP2[]={0x7F,0xBF,0xDF,0xEF,0xF7,0xFB,0xFD,0xFE};
　　void delay(uint z)
　　{
　　uchar x,y;
　　for(x=z;x>0;x--)
　　for(y=110;y>0;y--);
　　}
　　void main()
　　{
　　int i,j,k;
　　while(1)
　　{
　　for(j=0;j<6;j++)
　　{
　　for(k=0;k<25;k++)
　　{
　　for(i=0;i<8;i++)
　　{
　　P0=0;
　　P2=tabP2[i];
　　P0=tabP0[j][i];
　　delay(2);
　　}
　　}
　　}
　　}
　　}
