基于MCS-51单片机的数码管显示自加1功能的实现

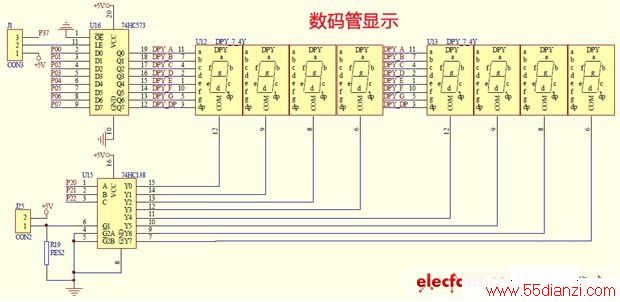

    　本文主要介绍基于MCS-51单片机的数码管显示实现自加1功能，从1一直显示到999.以下是硬件电路图、功能实现图以及源代码。（电路：使用74HC573锁存器控制段选，74H138控制位选;）



实现数码管自加的代码：

    　　#include<reg52.h>

    　　#define uchar unsigned char

    　　#define uint unsigned int

    　　uchar code table[16] = {0x3f,0x06,0x5b,0x4f,

    　　0x66,0x6d,0x7d,0x07,0x7f,

    　　0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71}; //显示数字表

    　　uchar flag,bai,shi,ge;

    　　uint temp;

    　　void xunhuan();

    　　void delay(uint z);

    　　void init();

    　　void main()

    　　{

    　　init();

    　　while(1)

    　　{

    　　if(flag==20)

    　　{

    　　flag=0;

    　　temp++;

    　　if(temp==1000)

    　　{

    　　temp=0;

    　　}

    　　}

    　　bai=temp/100;

    　　shi=temp%100/10;

www.55dianzi.com

    　　ge=temp%10;

    　　xunhuan();

    　　}

    　　}

    　　void xunhuan()

    　　{

    　　P2=0;

    　　P0=table[bai];

    　　delay(30);

    　　P2=1;

    　　P0=table[shi];

    　　delay(30);

    　　P2=2;

    　　P0=table[ge];

    　　delay(30);

    　　}

    　　void init()

    　　{

    　　TMOD=0x01; //定时器0

    　　TH0=(65536-50000)/256; //定时50ms

    　　TL0=(65536-50000)%256;

    　　EA=1;

    　　ET0=1;

    　　TR0=1;

    　　}

    　　void timer0() interrupt 1

    　　{

    　　TH0=(65536-50000)/256; //定时50ms，1m=1000ms=20*50ms

    　　TL0=(65536-50000)%256;

    　　flag++;

    　　}

    　　void delay(uint z)

    　　{

    　　uchar x,y;

    　　for(x=z;x>0;x--)

    　　for(y=110;y>0;y--);

    　　}
