可见，在输出“地址/数据”信息时，V1、V2管是交替导通的，负载能力很强，可以直接与外设存储器相连，无须增加总线驱动器。
P0口又作为数据总线使用。在访问外部程序存储器时，P0口输出低8位地址信息后，将变为数据总线，以便读指令码(输入)。

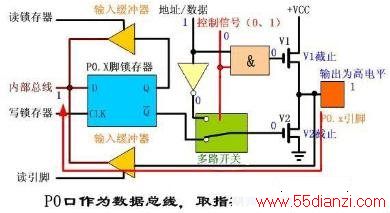

在取指令期间，“控制”信号为“0”，V1管截止，多路开关也跟着转向锁存器反相输出端Q非;CPU自动将0FFH(11111111，即向D锁存器写入一个高电平‘1’)写入P0口锁存器，使V2管截止，在读引脚信号控制下，通过读引脚三态门电路将指令码读到内部总线。请看下图
如果该指令是输出数据，如MOVX @DPTR，A(将累加器的内容通过P0口数据总线传送到外部RAM中)，则多路开关“控制”信号为‘1’，“与门”解锁，与输出地址信号的工作流程类似，数据据由“地址/数据”线→反相器→V2场效应管栅极→V2漏极输出。
如果该指令是输入数据(读外部数据存储器或程序存储器)，如MOVX A，@DPTR(将外部RAM某一存储单元内容通过P0口数据总线输入到累加器A中)，则输入的数据仍通过读引脚三态缓冲器到内部总线，其过程类似于上图中的读取指令码流程图。
通过以上的分析可以看出，当P0作为地址/数据总线使用时，在读指令码或输入数据前，CPU自动向P0口锁存器写入0FFH，破坏了P0口原来的状态。因此，不能再作为通用的I/O端口。大家以后在系统设计时务必注意，即程序中不能再含有以P0口作为操作数(包含源操作数和目的操作数)的指令。
