51单片机输出接口的扩展

　　单片机的数据总线是为各个芯片服务的，不可能为一个输出而一直保持一种状态，因此，输出接口的主要功能 是进行数据保持(即数据锁存)，输出接口的扩展实际上就是扩展锁存器。
　　
　　1.用典型电路芯片扩展输出接口
　　

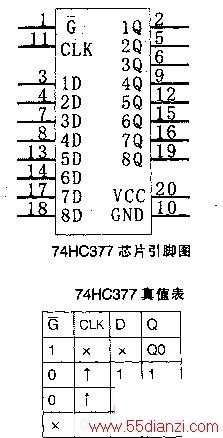

　　输出接口扩展通常用74HC377芯片。该芯片是一个带允许端的8D锁存器，下图是该芯片的引脚图，下表是该芯片的真值表。图4中相关引脚功能如下：
　　
　　◆1D-D7：8位数据输入端
　　
　　◆1Q-8Q：8位数据输出端
　　
　　◆石：使能控制端
　　
　　◆CLK：时钟信号，上升沿锁存数据

　　2．输出接口的扩展方法

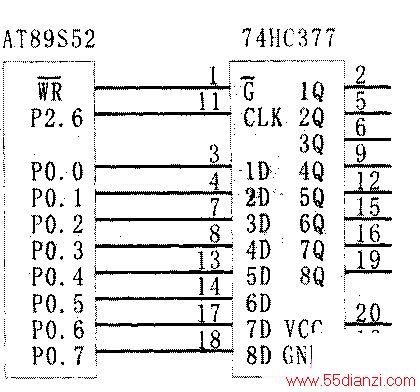

　　下图是利用74HC377进行输出接口扩展的电路。图中，74HC377的相向G端

　　由于MCS-51的相向WR与74HC377的CLK端相连，当相向WR信号由低变高时，数据总线上的数据输出数据，而此时P2.6输出低电平，相向G有效，因此，数据就被锁存。相关程序如下：
　　
　　MOV DPTR. #OBFFFH
　　
　　MOV  A.#DATA
　　
　　MOVX  @DPTR.A
　　
　　此外，74HC373、74HC573也可以进行并行I／O口的扩展。
