基于51单片机的报警器设计

1．实验任务
　　用AT89S51单片机产生“嘀、嘀、…”报警声从P1.0端口输出，产生频率为1KHz，根据上面图可知：1KHZ方波从P1.0输出0.2秒，接着0.2秒从P1.0输出电平信号，如此循环下去，就形成我们所需的报警声了。

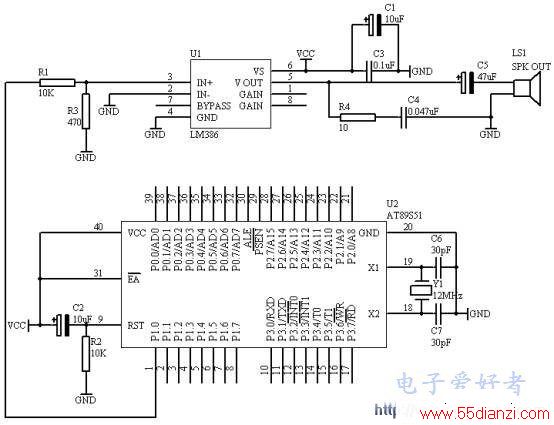

2．电路原理图

　　　　　　　　　　　　　图4.18.1
3．系统板硬件连线
（1)．把“单片机系统”区域中的P1.0端口用导线连接到“音频放大模块”区域中的SPK IN端口上，
（2)．在“音频放大模块”区域中的SPK OUT端口上接上一个8欧或者是16欧的喇叭；
4．程序设计方法
（1)．生活中我们常常到各种各样的报警声，例如“嘀、嘀、…”就是常见的一种声音报警声，但对于这种报警声，嘀0.2秒钟，然后断0.2秒钟，如此循环下去，假设嘀声的频率为1KHz，则报警声时序图如下图所示：

  上述波形信号如何用单片机来产生呢？
（2)．由于要产生上面的信号，我们把上面的信号分成两部分，一部分为1KHZ方波，占用时间为0.2秒；另一部分为电平，也是占用0.2秒；因此，我们利用单片机的定时/计数器T0作为定时，可以定时0.2秒；同时，也要用单片机产生1KHZ的方波，对于1KHZ的方波信号周期为1ms，高电平占用0.5ms，低电平占用0.5ms，因此也采用定时器T0来完成0.5ms的定时；最后，可以选定定时/计数器T0的定时时间为0.5ms，而要定时0.2秒则是0.5ms的400倍，也就是说以0.5ms定时400次就达到0.2秒的定时时间了。
5．程序框图
主程序框图

中断服务程序框图

　　　　　　　　图4.18.2
6．汇编源程序
T02SA                EQU 30H
T02SB                EQU 31H
FLAG                 BIT 00H
                            ORG 00H
                            LJMP START
                            ORG 0BH
                            LJMP INT_T0
START:               MOV T02SA,#00H
                            MOV T02SB,#00H
                            CLR FLAG
                            MOV TMOD,#01H
                            MOV TH0,#(65536-500) / 256
                            MOV TL0,#(65536-500) MOD 256
                            SETB TR0
                            SETB ET0
                            SETB EA
                            SJMP $
INT_T0:
                            MOV TH0,#(65536-500) / 256
                            MOV TL0,#(65536-500) MOD 256
                            INC T02SA
                            MOV A,T02SA
                            CJNE A,#100,NEXT
                            INC T02SB
                            MOV A,T02SB
                            CJNE A,#04H,NEXT
                            MOV T02SA,#00H
                            MOV T02SB,#00H
                            CPL FLAG
NEXT:                JB FLAG,DONE
                            CPL P1.0
DONE:               RETI
                            END
7．C语言源程序
#include
unsigned int t02s;
unsigned char t05ms;
bit flag;
void main(void)
{
  TMOD=0x01;

[1] [2]  下一页
