51单片机T0定时器应用2

1．实验任务
　　用AT89S51的定时/计数器T0产生2秒钟的定时，每当2秒定时到来时，更换指示灯闪烁，每个指示闪烁的频率为0.2秒，也就是说，开始L1指示灯以0.2秒的速率闪烁，当2秒定时到来之后，L2开始以0.2秒的速率闪烁，如此循环下去。0.2秒的闪烁速率也由定时/计数器T0来完成。

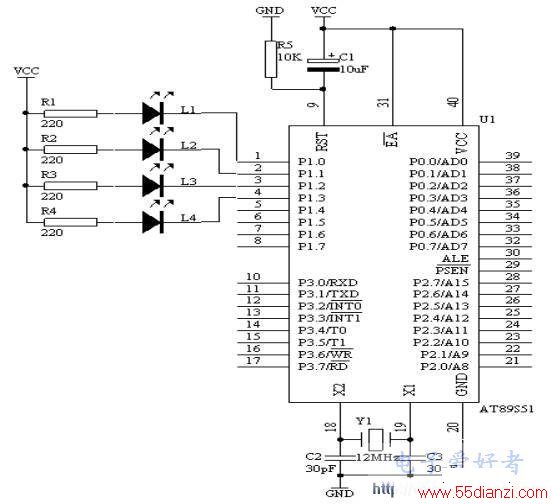

2．电路原理图

　　　　　　　　　　　　　　　　图4.16.1
3．系统板硬件连线
（1)．把“单片机系统”区域中的P1.0－P1.3用导线连接到“八路发光二极管指示模块”区域中的L1－L4上
4．程序设计内容
（1)．由于采用中断方式来完成，因此，对于中断源必须它的中断入口地址，对于定时/计数器T0来说，中断入口地址为000BH，因此在中断入口地方加入长跳转指令来执行中断服务程序。书写汇编源程序格式如下所示：
                            ORG　00H
                            LJMP　START
                            ORG　0BH        ;定时/计数器T0中断入口地址
                            LJMP INT_T0
START:               NOP          ;主程序开始
                            .
                            .

INT_T0:             PUSH ACC                  ;定时/计数器T0中断服务程序
                            PUSH PSW
                            .
                            .
                            POP PSW
                            POP ACC
                            RETI                   ;中断服务程序返回
                            END
（2)．定时2秒，采用16位定时50ms，共定时40次才可达到2秒，每50ms产生一中断，定时的40次数在中断服务程序中完成，同样0.2秒的定时，需要4次才可达到0.2秒。对于中断程序，在主程序中要对中断开中断。
（3)．由于每次2秒定时到时，L1－L4要交替闪烁。采用ID来号来识别。当ID＝0时，L1在闪烁，当ID＝1时，L2在闪烁；当ID＝2时，L3在闪烁；当ID＝3时，L4在闪烁
5．程序框图

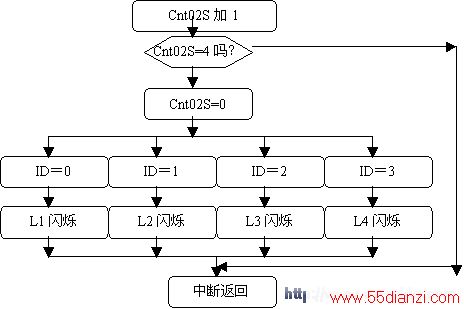

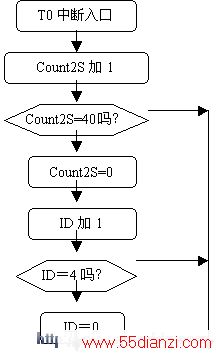

T0中断服务程序框图

主程序框图
　　　　　　　　　　

　　　　　　图4.16.2
6．汇编源程序
TCOUNT2S                EQU 30H
TCNT02S                    EQU 31H
ID                                 EQU 32H
                                      ORG 00H
                                      LJMP START
                                      ORG 0BH
                                      LJMP INT_T0
START:                        MOV TCOUNT2S,#00H
                                     MOV TCNT02S,#00H
                                     MOV ID,#00H
                                      MOV TMOD,#01H
                                      MOV TH0,#(65536-50000) / 256
                                      MOV TL0,#(65536-50000) MOD 256

[1] [2] [3]  下一页
