51单片机设计多路开关状态指示器

1．实验任务
　　如图4.3.1所示，AT89S51单片机的P1.0－P1.3接四个发光二极管L1－L4，P1.4－P1.7接了四个开关K1－K4，编程将开关的状态反映到发光二极管上。（开关闭合，对应的灯亮，开关断开，对应的灯灭）。

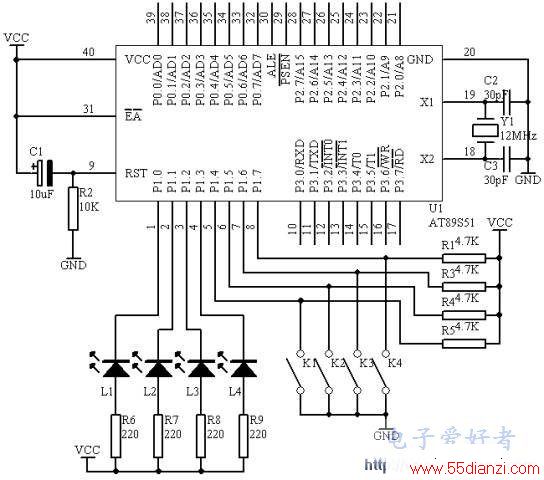

2．电路原理图

　　　　　　　　　　　　　　　　　　　　　　图4.3.1
3． 系统板上硬件连线
（1）． 把“单片机系统”区域中的P1.0－P1.3用导线连接到“八路发光二极管指示模块”区域中的L1－L4端口上；
（2）． 把“单片机系统”区域中的P1.4－P1.7用导线连接到“四路拨动开关”区域中的K1－K4端口上；
4．  程序设计内容
（1）． 开关状态检测
　　对于开关状态检测，相对单片机来说，是输入关系，我们可轮流检测每个开关状态，根据每个开关的状态让相应的发光二极管指示，可以采用JB　P1.X，REL或JNB　P1.X，REL指令来完成；也可以一次性检测四路开关状态，然后让其指示，可以采用MOV　A，P1指令一次把P1端口的状态全部读入，然后取高4位的状态来指示。
（2）． 输出控制
　　根据开关的状态，由发光二极管L1－L4来指示，我们可以用SETB　P1.X和CLR　P1.X指令来完成，也可以采用MOV　P1，＃1111XXXXB方法一次指示。

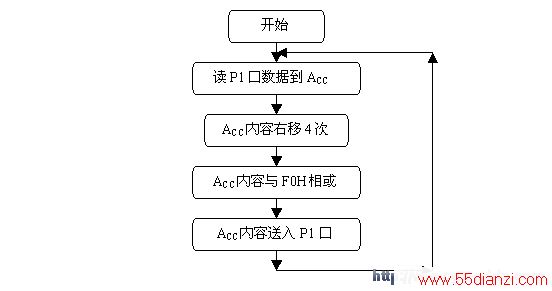

5．程序框图

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　图4.3.2
6．方法一（汇编源程序）
                                     ORG 00H
START:                        MOV A,P1
                                      ANL A,#0F0H
                                      RR A
                                      RR A
                                      RR A
                                      RR A
                                      XOR A,#0F0H
                                      MOV P1,A
                                      SJMP START
                                      END
7．方法一（C语言源程序）
#include
unsigned char temp;
void main(void)
{
  while(1)
    {
      temp=P1>>4;
      temp=temp | 0xf0;
      P1=temp;
    }
}
8．方法二（汇编源程序）
                                      ORG 00H
START:                         JB P1.4,NEXT1
                                      CLR P1.0
                                      SJMP NEX1
NEXT1:                       SETB P1.0
NEX1:                          JB P1.5,NEXT2
                                      CLR P1.1
                                      SJMP NEX2
NEXT2:                       SETB P1.1
NEX2:                          JB P1.6,NEXT3
                                      CLR P1.2
                                      SJMP NEX3
NEXT3:                       SETB P1.2
NEX3:                          JB P1.7,NEXT4
                                      CLR P1.3
                                      SJMP NEX4

[1] [2]  下一页
