概述

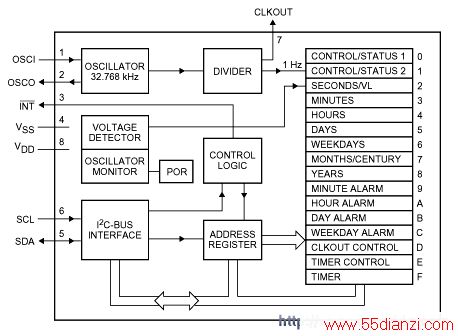

PCF8563是一款低功耗的CMOS实时时钟／日历芯片，它提供一个可编程时钟输出，一个中断输出和掉电检测器，所有的地址和数据通过I2C总线接口串行传递。最大总线速度为400Kbits/s，每次读写数据后，内嵌的字地址寄存器会自动增加。
特性
低工作电流：典型值为0.25μA（VDD=3.0V，Tamb=25 ℃时）；
世纪标志；
大工作电压范围：1.0～5.5V；
低休眠电流；典型值为0.25μA （VDD=3.0V, Tamb=25 ℃）；
400KHz 的I2C总线接口（VDD=1.8～5.5V 时）；
可编程时钟输出频率为：32.768KHz，1024Hz，32Hz，1Hz；
报警和定时器；
掉电检测器；
内部集成的振荡器电容；
片内电源复位功能；
I2C 总线从地址：读：0A3H；写：0A2H；
开漏中断引脚。
应用
移动电话；
便携仪器；
传真机；
电池供电产品。
（2）PCF8583 带有256个字节的时钟/日历芯片
概述

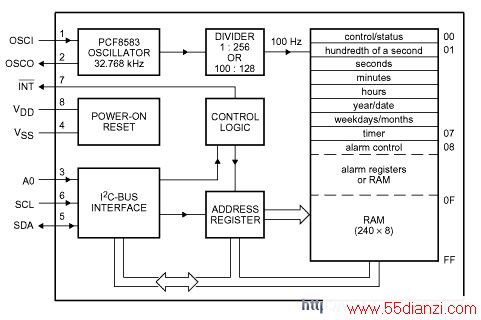

PCF8583是一款带有256个字节的时钟/日历芯片。地址和数据通过I2C总线传输。在每次对数据字节的读或写操作后，内建的字地址寄存器自动增加。地址管脚A0用于编程硬件地址，这样在不增加硬件的情况下允许将两个器件连接到总线上。
内置的32.768KHz振荡器和RAM的前8个字节用于时钟/日历和计数器功能。接下来的8个字节可作为报警寄存器或当作RAM来使用。剩下的240个字节都作为RAM由用户自由支配。
特性
I2C总线接口操作电压：2.5～6.0V，时钟操作电压：1.0～6.0V(0～70℃)；
240×8位低电压RAM；
数据保持电压：1.0～6.0V；
操作电流（fSCL= 0Hz）：最大50mA；
时钟功能（带4年日历）；
通用定时器，带有报警和溢出指示；
24或12小时格式；
32.768KHz或50Hz时间基准；
串行输入/输出总线（I2C）；
字地址自动增加；
可编程报警、定时、中断功能；
从地址：
－ 读：A1或A3；
－ 写：A0或A2。
