PIC12F683微控制器实验板

　　软件

　　/*

　　PIC12F683 Experiment Board

　　Experimen No. 3 : Read analog voltage from AN0 and DIPlay

　　on Hyperterminal window on PC using SOFtware UART.

　　Date: 06/25/2010

　　*/

　　char Message1[] = "Digital Value= ";

　　unsigned int adc_value, backup=0 ;

　　char *temp = "0000", error;

　　int i;

　　void main() {

　　CMCON0 = 7;

　　TRISIO = 11; // GPIO 0, 1, 3 Inputs; Rest are O/Ps

　　ANSEL = 0;

　　GPIO = 0;

　　// Define GPIO.3 as UART Rx, and 5 as Tx

　　error = Soft_UART_Init(&GPIO,3, 5, 9600, 0 );

　　Delay_ms(100);

　　do {

　　adc_value = ADC_Read(0);

　　if(adc_value != backup) {

　　if (adc_value/1000)

　　temp[0] = adc_value/1000 + 48;

　　else

　　temp[0] = '0';

　　temp[1] = (adc_value/100)%10 + 48;

　　temp[2] = (adc_value/10)%10 + 48;

　　temp[3] = adc_value%10 + 48;

　　for (i=0; i<= 13; i++) {

　　Soft_UART_Write(Message1[i]);

　　Delay_ms(50);

　　}

　　for (i=0; i<= 3; i++) {

　　Soft_UART_Write(temp[i]);

　　Delay_ms(50);

　　}

　　Soft_UART_Write(10); // Line Feed

　　Soft_UART_Write(13); // Carriage Return

　　backup = adc_value;

　　}

　　delay_ms(100);

　　} while(1);

　　}

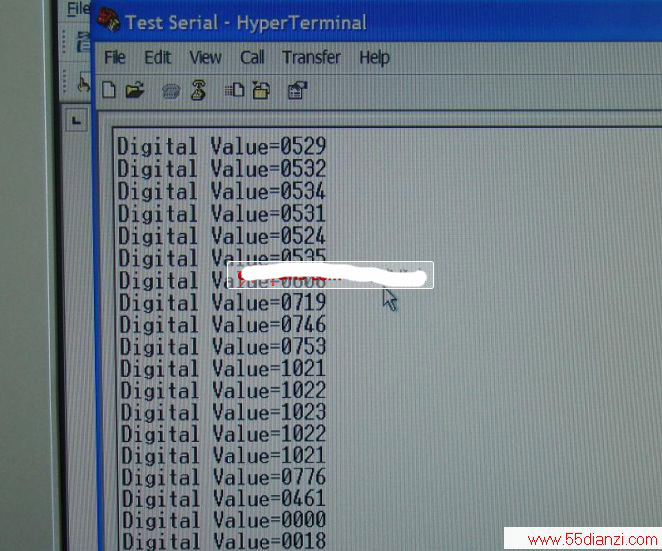

　　输出

　　相应的模拟输入数字号码将显示在超级终端窗口。您可以改变电位器和数字同等数量也将发生变化。请记住，ADC是10位，让您在屏幕上看到的数量将会从0000到1023。
