第一部分:SLEEP模式的实验
1. 目的
验证SLEEP模式的功能与特性
2. 材料
表5-3 材料
3. 电路

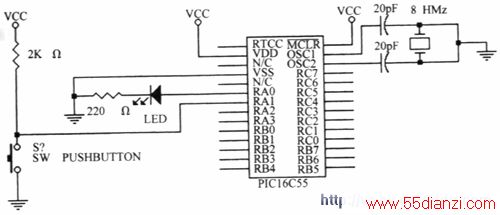

图5-12 原理图
4. 实照

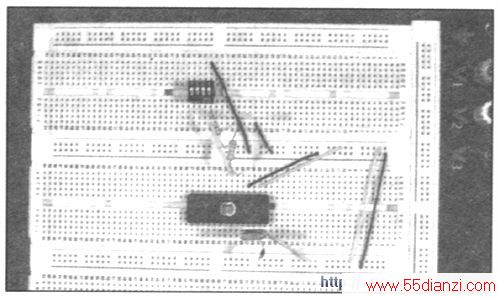

图5-13 实照
5. 步骤
1. PIC基本电路
□将PIC的MCLR引脚接上+5V,Vss引脚接上+0V,而VDD与VSS引脚之间接个直流电流表或者是万用表的直流电流档。
□将石英振荡器的两个引脚,分别接上PIC的OSC1、OSC2引脚。
□将两个电容的其中一个电容,一脚接OSC1、另一脚接+0V,而另外一个电容,则是一脚接OSC2,另一脚与前一个电容的作法一样,接+0V。
2. SLEEP验证电路
□将RA0引脚接上一个220Ω的电阻,然后再串接上一个LED ,最后把LED的负极脚接+0V
□将一个2KΩ的电阻一边与+5V接,另一边则接到PIC的引脚。
□ 将DIP SW一端接PIC的RA1引脚,另一端直接连+0V。
6. 流程图
