RTCC的使用

1． 目的
□电路上：学习如何以7400IC来制作消除抖动的电路。
□程序上：学习如何编写控制RTCC的程序。

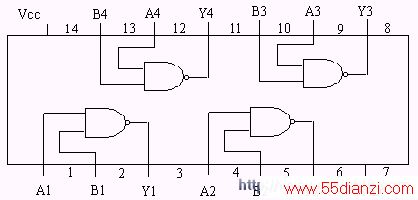

7400功能方框图

图5-8 7400功能方块图

说明：7400内部有四个二输入的NAND逻辑门，读者可以任意挑选其中两个，使用在本次的实习电路中。. 2． 材料

表5-3 材料

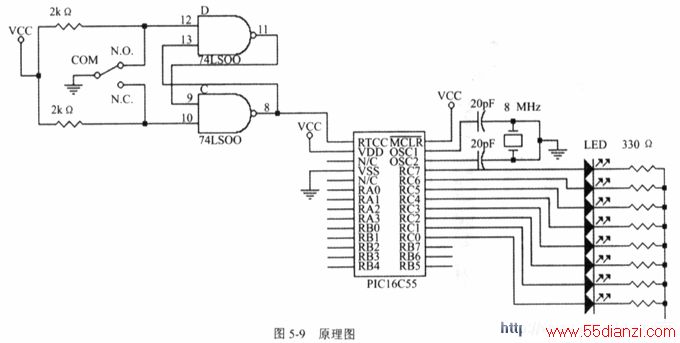

3． 电路

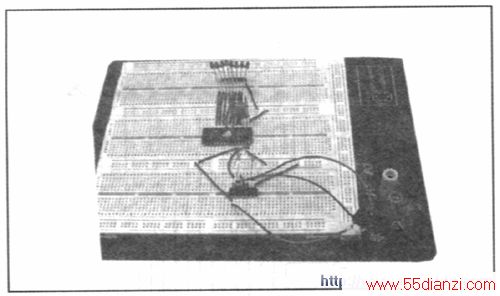

4． 实照

图5-10 实照

5． 步骤
1. PIC基本电路
□将VDD与MCLR引脚接上+5V，Vss引脚接上+0V。
□将石英振荡器的两个引脚，分别接上PIC的OSC1、OSC2引脚。
□将两个电容的其中一个电容，一脚接OSC1、另一脚接+0V，而另外一个电容，则是一脚接OSC2，另一脚与前一个电容的作法一样，接+0V。
2. LED显示电路
□将八个LED的长引脚各自接到PIC的RC0到RC7引脚。
□另一边的短引脚都接上排阻的引脚，但是封装上方有白点的引脚必须保留不接。
□将排组的共地端接上PIC的Vss。
3. 消除抖动电路
□将7400的VDD接+5V，GND接+0V.
□将微动开关的C脚接+0V，NC脚接7400的10脚，NO脚接7400的12脚。
□将两个2K的电阻一端接+5V，另一端分别接7400的12脚、10脚。
□将7400的11脚与9脚短路，将7400的8脚与13脚短路。
□将7400的8脚与PIC的RTCC引脚连接。

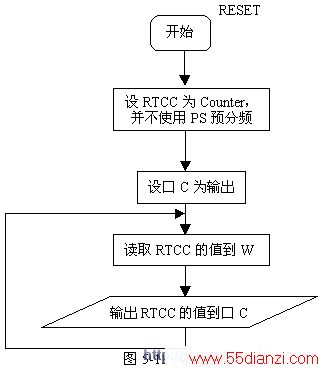

6． 流程图

7． 程序
□标号说明：
·RESET：起始程序进入点
·REDO：重复读取RTCC操作的进入点
□寄存器使用配置情况：
·F1：RTCC当计数器用
·F7：输出RTCC的现存值用

8． 说明
（1）初始设置
初始设置首先是执行OPTION指令，本次的设置是将RTCC当计数器，下降沿递增，预分频器分配给WDT使用，由于WDT在烧写时会被我们禁止，所以预分频器与WDT都没有作用，所以预分频倍数值就不重要了，在此PS0PS2都设为"1"。
然后还有些初始操作，例如清除RTCC与RB的寄存器值，将RB设为输出等。
（2）读出RTCC值
在此处我们读取RTCC的值，放在W寄存器内，等待转入F6中，以作显示。
（3）放入RB显示
将W寄存器的值转入F6，由于RB已设为输出，所以F6的值就通过LED显现出来了，显示之后，重回读取RTCC值的操作，然后重复读取与显示。

9． 除错
□电路方面的错误
1. 无法显示：可能是忘了将排阻共地端脚接地，或是搞错引脚了。
2. 无法显示：若是使用PIC16C55/57的话，很容易将VDD与Vss接偏。
3. 消除抖动电路没有HI/LO信号：可能将7400的输出输入引脚搞错。
□程序方面的错误
1. 执行OPTION指令前没把W寄存器的值设好。
2. 执行TRIS指令前没把W寄存器的值设好。
3. 读出RTCC的值，其第二操作数必须为"0"，否则RB将无法从W寄存器得到RTCC的值。
