PIC16C5X程序设计基础 按键显示

三、按键显示    本例要PIC接收一小健盘输入（0－7数字），再将其用LED显示出来。按健扫描程序若扫描到二个健同时被按下，则不承认其结果。健盘是 单片机 应用中经常用到的，用户可以加上"去抖动"等处理，也可以用各种方法扩充按健的数目。
    1、电路设计：
    RB0－RB3置为输出态，RB4－RB7置为输入态构成健盘矩阵。扫描到按健按下后，将其健值通过74LS47输到LED显示。

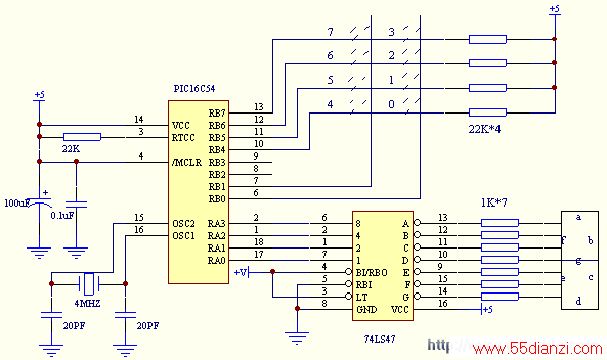

图1.4　按健显示电路

    关于74LS47的芯片资料请参阅有关手册。

    2、程序流程图：

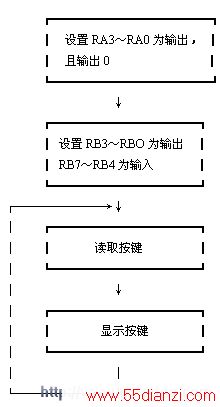

    主程序：

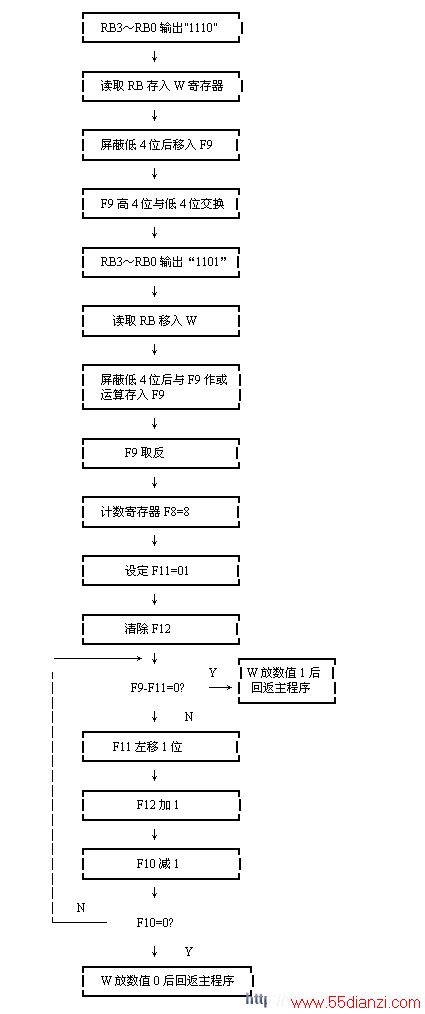

键盘扫描程序：
