第五节 数据存储器

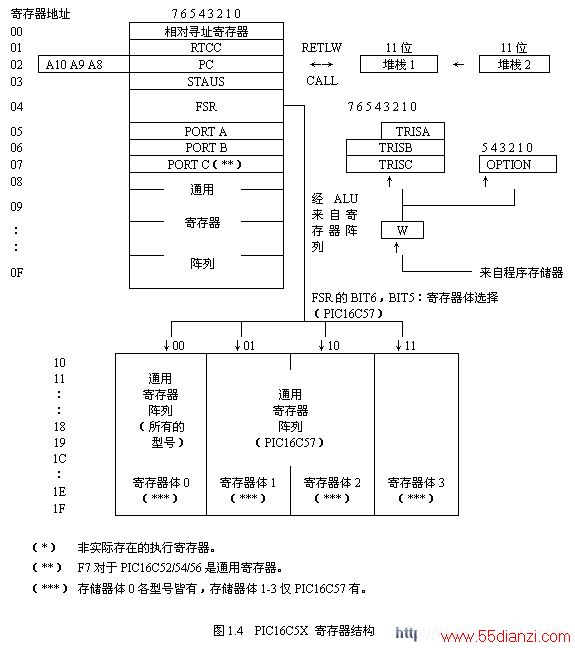

PIC16C5X把数据存储器RAM都当作寄存器来使用以使寻址简单明洁，它们功能上可分为操作寄存器、I/O寄存器、通用寄存器和特殊功用寄存器。它们的组织结构如图1.4所示：这些寄存器用代号F0～F79来表示。F0～F4是操作寄存器，F5－F7是I /O寄存器，其余为通用寄存器。特殊功用寄存器地址对用户不透明。
§1.5.1 操作寄存器
1、F0 间址寄存器
寻址F0实际上意味着间址寻址。实际地址为寄存器选择寄存器F4的内容。
例： MOVLW 10
MOVWF f4 ；10→f4
MOVLW 55
MOVWF f0 ；55→f10
2、F1 实时时钟/计数寄存器（RTCC）
此寄存器是一个8位计数器。和其他寄存器一样可由程序进行读写操作。它用于对外加在RTCC引脚上的脉冲计数，或对内部时钟计数（起定时器作用）。

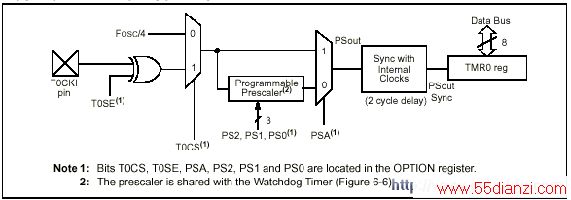

图1.5 RTCC 方块图
上图中可看出RTCC工作状态由OPTION寄存器控制（参见§1.5.4），其中OPTION寄存器的RTS位用来选择RTCC的计数信号源，当RTS为"1"时，信号源为内部时钟，RTS为"0"时，信号源为来自RTCC引脚的外部信号。OPTION寄存器的PSA位控制预分频器（Prescaler）分配对象，当PSA位为"1"，8位可编程预分配给RTCC，即外部或内部信号经过预分频器分频后再输出给RTCC。预分频器的分频比率由OPTION内的PS0～PS2决定。这时涉及写f1（RTCC）寄存器的指令均同时将预分频器清零。但要注意OPTION寄存器内容仍保持不变，即分配对象、分频比率等均不变。OPTION的RTE位用于选择外部计数脉冲触发沿。当RTE为"1"时为下降沿触发，为"0"时为上升沿触发。
RTCC计数器采用递增方式计数，当计数至FFH时，在下一个计数发生后，将自动复零，重新开始计数，以此一直循环下去。RTCC对其输入脉冲信号的响应延迟时间为2个机器周期，不论输入脉冲是内部时钟、外部信号或是预分频器的输出。响应时序见图1.6。
RTCC对外部信号的采样周期为2个振荡周期。因此当不用预分频器时，外加在RTCC引脚上的脉冲宽度不得小于2个振荡周期，即1/2指令周期。同理，当使用预分频器时，预分频器的输出脉冲周期不得小于指令周期，因此预分频器最大输入频率可达N.fosc/4，N为预分频器的分频比，但不得大于50MHz。
当RTCC使用内部时钟信号时，如果没有预分频器，则RTCC值随指令节拍增1。 当一个值写入RTCC时，接下来的二个指令节拍RTCC的值不会改变，从第三个指令节拍才开始递增，见下图。
图1.6A RTCC时序图:内部时钟/无预分频器
图1.6B RTCC时序图:内部时钟/预分频比1:2
