自制PIC编程器

支持芯片：PIC12C5XX，12C67X，24CXX，16C55X，16C62X，16C71，16C71X，16C8X，16F8X.

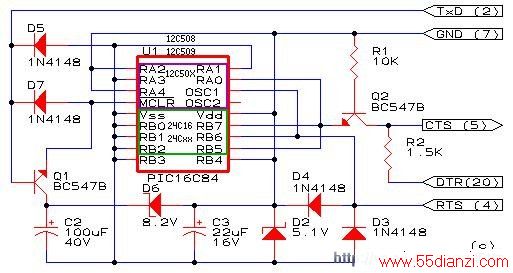

以下为原理图，采用25针串口

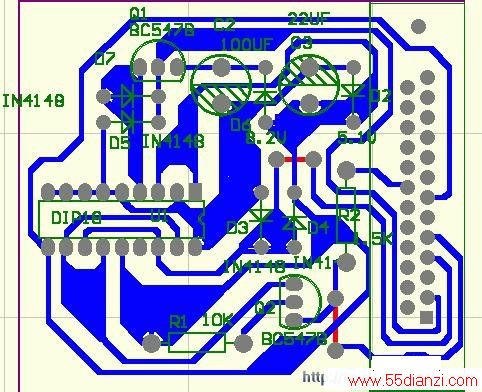

印刷电路板图：（电路板中红线为跳线）

编程软件用IC-Prog，很有名的编程软件，支持很多编程器，网上找找到处都是

注意：这款编程器跟电脑连接是采用25针串口的，假如你没有，可以采用9针的串口，但是接线当然需要一些改动，具体如下：

25针串口对9针串口
2------3
7------5
5------8
20-----4
