适合学PIC入门的编程+试验电路

集成烧写器、试验板一体，可做声音模拟、LED流水试验、数码 管显示、键盘扫描、红外线接收……。并有试验用+12V，+5V电 源输出，外接I/O试验，声音模拟外接。非常适合口袋银子不 多，又想学PIC 单片机 的朋友。省去了买编程器的钱，此简易编 程器接上扩展插座，可烧写更多型号PIC芯片。

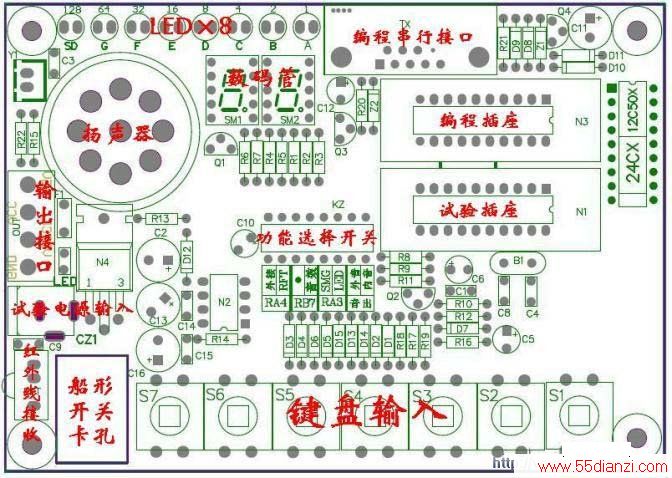

以下为PCB图：
