A900GOT与Q系列PLC以太网连接的设置方法
点击数：7973 次 录入时间：03-04 11:49:50 整理：http://www.55dianzi.com PLC培训资料
在A900GOT上安装以太网通讯模块(A9GT-J71E71-T)以后可以通过以太网连接到Q系列PLC。
实验对象：
GOT: A970GOT-TBA-CH + A9GT-J71E71-T（GOT-A900系列的以太网通讯模块）
PLC: Q06H CPU + QJ71E71-100
两者之间通过交叉网线连接。
一．安装A9GT-J71E71-T通讯模块，安装对应的通讯驱动（QJ71E71/AJ71(Q)E71）。
二．GT Designer2中文版中的设置：
1．在工作区窗口的“公共设置”中双击“以太网”项。
2．在其中设置连接对象（Q PLC）的网络号，PLC站号和IP地址。
这里，将网络号设为1，PLC站号设为1，IP地址设为192.168.0.1。
三．GOT实用菜单中的设置：
同时按下GOT的左上角和右上角，将会出现下图所示的“UTILITY MENU（实用菜单）”。
在其中选择“SET UP”项，并在其中设置GOT的网络号(GOT NET No.)，PC号(GOT PC No.)和IP地址(GOT IP ADDRESS)。这里，将GOT的网络号设为1，GOT的PC号设为2，GOT的IP地址设为192.168.0.2。
注：当通过以太网连接多台GOT时，请务必确保每台GOT的GOT PC No.不重复。
四．PLC中的参数设置
在GX Developer中对网络参数设置如下：

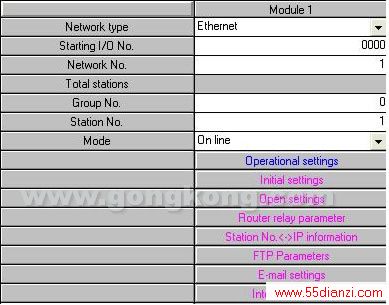

1．以太网参数设置
在其中设置网络类型，首I/O地址号，网络号，组号，站号。

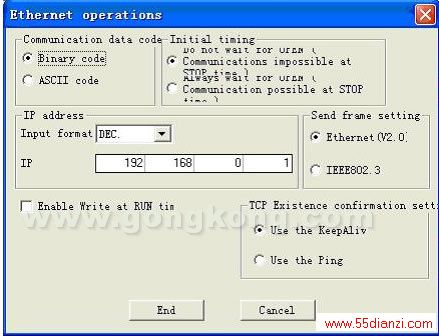

2．操作设置
在其中设置IP地址。这里，将IP地址设置为192.168.0.1。
