矢量变频器ZY-A900是中源动力最新推出的高性能变频器，是代表业界最高水准的交流电机驱动器

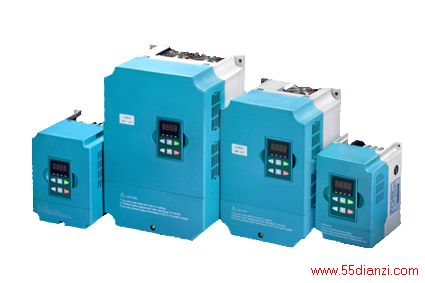

A900矢量型变频器
更适合起重机械（电梯），张力卷绕控制，高速印刷机械,数控加工中心机床,主轴电机，空压机，离心机等重负载高性能要求场合。
凡是要求控制电机转速精度高，低速大扭矩，起动力矩大等场合都可用A900矢量变频器解决。
产品概述
ZY-A900变频器是本公司和德国合作伙伴研制的全新一代，面向高端应用的高性能矢量控制型变频器，通过对电机磁通电流和转矩电流的解藕控制，实现了对转矩的快速响应和准确控制，能以很高的控制精度进行宽范围的调速运行和转矩控制。可以满足客户对高精度速度控制，转矩控制和位置控制的的高性能和多功能需求。
十几年的行业经验是，信心和品质的保证。上市时间：2006年
性能介绍：
1、先进的无传感矢量控制技术，使控制更加精准，可使普通交流电机发挥最高级的速度/转矩控制性能，动态性能更加优异。
2、强劲的转矩输出，更适合重负载拖动场合，转矩自动提升，启动转矩达到0.5HZ,150%,转矩控制精度达到±5%。
3、输出频率0.50～630HZ，分辨率达到0.01HZ。
4、超低噪音，载波频率可以在3K～10K可调整。
5、无速度传感器矢量控制和VVVF控制可选择，调速范围可达到1：100（SVC）,1:1000(VC),稳速精度±0.5%。
6、实时电流电压监测，当电网电压变化时，能自动保持输出电压恒定。
7、响应快，干扰小，多重电路保护。
主要功能：
1、自学习电机参数，可发挥普通电机的最高性能，实现多种工控场合的可靠应用。
2、通过RS485通讯接口可实现MODBUS上位机（PC/PLC）控制，可控制125台变频器同步运行。
3、键盘端子和上位机三种运行命令来源，5种组合方式，可实现方便的操控组合。
4、数字量给定、模拟量给定、外部脉冲编码、MODBUS给定等九种主频率源，5种辅助频率源，四种组合模式，可实现多种方式的组合，切换，辅助频率微调，频率合成等。
5、内置标准PID控制功能，可方便做闭环自动控制；多种保护调节，不易跳闸，电流失速防止功能。
6、8个数字输入端子，其中一个可作高速脉冲输入。2个模拟输入端子，一个用作电压输入，一个用作电流输入。
7、2个数字输出端子，一个继电器输出端子，两个模拟输出端子。
8、具有预设频率闪烁显示功能，尤其在模拟量调速时，运行前可方便的设定运行频率。
9、变频器过载和电机过载保护等多重快速保护。
10、静止状态、停机过程可选择直流制动；
11、输出电压自动调整；
型号
适配电机 (kW)
额定输出电流 (A)
结构代号
冷却方式
备注
ZY-A900-0.4K-2B
0.4
2.5
B0
自冷
单
相
塑
壳
壁
挂
ZY-A900-0.4K-2BX①
0.4
2.5
B0
自冷
ZY-A900-0.75K-2B
0.75
4.5
B0
风冷
ZY-A900-0.75K-2BX①
0.75
4.5
B0
风冷
ZY-A900-1.5K-2B
1.5
7
B2
风冷
ZY-A900-1.5K-2B①
1.5
7
B2
风冷
ZY-A900-2.2K-2B
2.2
10
B3
风冷
ZY-A900-0.75K-3B
0.75
2
B2
风冷
三
相
塑
壳
壁
挂
ZY-A900-1.5K-3B
1.5
4
B2
风冷
ZY-A900-2.2K-3B
2.2
6.5
B2
风冷
ZY-A900-3.7K-3B
3.7
8
B4
风冷
ZY-A900-4.0K-3B
4.0
9
B4
风冷
ZY-A900-5.5K-3B
5.5
12
B5
风冷
ZY-A900-7.5K-3B
7.5
17
B5
风冷
ZY-A900-11K-3C
11
23
C1
风冷
三
相
金
属
壁
挂
ZY-A900-15K-3C
15
32
C2
风冷
ZY-A900-18.5K-3C
18.5
38
C3
风冷
ZY-A900-22K-3C
22
44
C3
风冷
ZY-A900-30K-3C
30
60
C4
风冷
ZY-A900-37K-3C
37
75
C5
风冷
三
相
金
属
壁
挂
ZY-A900-45K-3C
45
90
C5
风冷
ZY-A900-55K-3C
55
110
C6
风冷
ZY-A900-75K-3C
75
150
C6
风冷
ZY-A900-90K-3C
90
180
C7
风冷
ZY-A900-110K-3C
110
220
C7
风冷
ZY-A900-132K-3C
132
265
C8
风冷
ZY-A900-160K-3C
160
320
C8
风冷
ZY-A900-110K-3D
110
220
D0
风冷
三
相
金
属
柜
式
ZY-A900-132K-3D
132
265
D1
风冷
ZY-A900-160K-3D
160
320
D1
风冷
ZY-A900-200K-3D
200
400
D2
风冷
ZY-A900-220K-3D
220
440
D2
风冷
ZY-A900-250K-3D
250
480
D3
风冷
ZY-A900-280K-3D
280
520
D3
风冷
ZY-A900-315K-3D
315
550
D3
风冷
ZY-A900-355K-3D
355
595
D3
风冷
ZY-A900-400K-3D
400
650
D4
风冷
注：①中“X”是指内置制动单元！ZY:中源动力代号，A900表示矢量型交流变频器，K表示输出功率KW，3C表示3相电源，金属外壳，B表示塑壳，2B表示220V供电，塑壳结构。
A900变频器18.5KW以下变频器均内含制动斩波器（制动单元），如需要制动的场合增加相应制动电阻即可；
尺寸单位：mm
结构代号
外形尺寸(A×B×H)
安装尺寸(W×L)
安装螺钉
备注
B0
105×120×150
94×139
M4
塑壳壁挂
B2
125×140×170
114×160
M5
B3
143×148×200
132×187
M5
B4
162×150×250
145×233
M5
B5
200×160×300
182×282
M6
C1
225×220×340
160×322
M6
金属壁挂
C2
230×225×380
186×362
M6
C3
265×235×435
235×412
M6
C4
314×235×480
274×464
M6
C5
360×265×555
320×530
M8
C6
410×300×630
370×600
M10
C7
516×326×760
360×735
M12
C8
560×326×1000
390×970
M12
C9
400×385×1300
280×1272
M10
CA
535×380×1330
470×1300
M10
D0
580×500×1410
410×300
M16
金属柜式
D1
600×500×1650
400×300
M16
D2
660×500×1950
450×300
M16
D3
800×600×2045
520×340
M16
D4
1000×550×2000
800×350
M16
--- A900系列变频器技术规范 ---
项目
内容
输入
额定电压范围
三相380V±15%；单相220V±15%
额定频率
50/60Hz
输出
额定电压范围
三相0～380V；三相0～220V
频率范围
0.00～650.0Hz
控制方式
载波频率
3000～10000Hz；
输入频率分辨率
数字设定：0.01Hz，模拟设定：上限频率×0.1%
控制方式
无速度传感器矢量控制（SVC）、VVVF控制
启动转矩
0.5Hz/150%（SVC）
调速范围
1：100 （SVC）
稳速精度
±0.5%（SVC）
转矩控制精度
±0.5%（VC）
过载能力
150%额定电流60秒；
转矩提升
自动转矩提升；手动转矩提升0.1%～30.0%（VVVF）
V/F曲线
三种方式：直线型、平方型、自定义V/F曲线
直流制动
直流制动频率：1.0～5.0 Hz，制动时间：0.0～10.0秒
点动控制
点动频率范围：下限频率～上限频率；点动加减速时间：0.1～3000.0秒
自动循环、
多段速运行
通过自动循环或控制端子实现最多15段速运行
内置PI
可方便实现过程闭环控制系统
自动电压调整
（AVR）
当电网电压变化时，能自动保持输出电压恒定
操作功能
频率设定
电位器或外部模拟信号（0～5V，0～10V，0～20mA）；键盘（端子）▲／▼键、外部控制逻辑及自循环设定。
起/停控制
无源触点控制、键盘控制、通讯控制
运行命令通道
三种通道：操作面板给定、控制端子给定、串行通讯口给定。
主频率源
主频率源：数字给定、模拟电压给定、模拟电流给定、串行口给定等。
辅助频率源
5种辅助频率。可灵活实现辅助频率微调、频率合成
保护功能
输入缺相、输出缺相、输入欠压，直流过压，过电流，过载，电流失速，过热，外部干扰等
显示
LED数码管显示当前输出频率、当前转速（rpm）、当前输出电流、当前输出电压、当前线速度、故障类型以及系统参数、操作参数；LED灯指示变频器当前的工作状态
环境条件
设备场所
室内，不受阳光直晒，无尘埃、腐蚀性气体、可燃性气体、油雾、水蒸汽、滴水或盐份等
环境温度
-10℃～+50℃
环境湿度
90%以下（无水珠凝结现象）
振动强度
0.5g（加速度）以下
海拔高度
1000米以下
适配电机
0.4～400KW
A900系列变频器的功率范围为0.4～400KW。某些规格的产品可能有两种或两种以上结构型式，订货时务必注明。
外形尺寸(单位：mm)： ① 52×76×17.5； ② 52×76×12； ③ 68×100×17
开口尺寸(单位：mm)： ① 49×73； ② 65×97

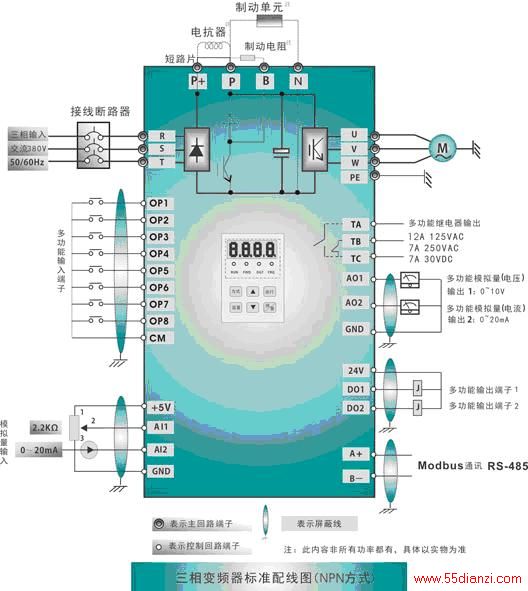

标准配线图xml:namespace prefix = o ns = "urn:schemas-microsoft-com:office:office" />
备注：以上图中外围接线除了R,S,T,U,V,W，PE，这7个端子为必须接线，其它端子根据控制需要和实际应用工况来决定是否要接线或参与应用。
