关于QJ71C24与A900GOT连接的注意事项

QJ71C24是Q系列PLC的串行通讯模块，它有RS232口（CH1）和RS422口（CH2）各一个。在A900GOT上安装A9GT-RS4或A9GT-RS2串行通讯板以后可以连接到QJ71C24。这种方式称作计算机链接方式。具体的连接步骤如下：

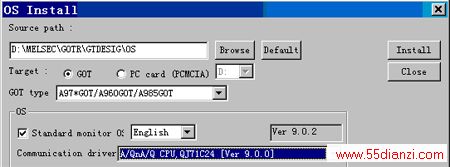

1． 安装A9GT-RS4或A9GT-RS2通讯板，安装对应的通讯驱动（A/QnA/Q　CPU，QJ71C24）。

2．用GX　Developer对QJ71C24模块进行设置。

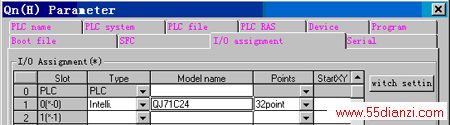

⑴　选择“Parameter”/“PLC　parameter”进行如下设置。

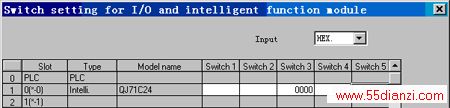

⑵　点击“switch　setting”按钮进行开关设置。
RS422连接方式：

RS232连接方式：

3．接线：
RS422连接：
　　　
注意：GOT侧的8号和20号引脚要短接。
　　　　当采用以上RS422方式连接时可以实现最远1200米的长距离连接，在进行长距离连接时请使用屏蔽双绞线，并按上图所示在QJ71C24模块的SDA与SDB之间以及RDA与RDB之间接上终端电阻（330　Ω　　1/4　W）
　　RS232连接：

注意：GOT侧的7和8号引脚要短接。
