4．1控制程序流程图
图三系统流程图
点击此处查看全部新闻图片
4．2编程说明
①本系统为液位的双位控制系统。液位可分四段设定和显示，在最低液位时自动启泵，当液位到达设定值时自动停泵。
②采用IL/ILC分支指令，通过0008旋钮实现手动/自动两种功能的选择，当0008旋钮闭合时，自动指示灯亮，系统执行IL/ILC分支内程序，完成自动监控；当0008旋钮打开时，手动指示灯亮，系统执行分支外程序，通过0010、0011旋钮实现手动启泵、停泵。
③液位由0004~0007旋钮分最低、较低、较高、最高四段设定，系统设置由低到高的优先权，即当多个设定旋钮同时闭合时，低液位设定优先。
④采用干簧管检测液位时，当液位到达检测点时其触点闭合，指示灯点亮；液位离开检测点时其触点打开，为保证相应测量段指示灯不立即熄灭及不受液位波动的影响，每段指示灯的控制均采用KEEP保持指令，只有当液位上升或下降到相邻段时指示灯才熄灭。
⑤当液位到达检测点时，液位指示灯闪烁，灯光闪烁因子采用内部闪烁内标1902，以1S为周期闪烁；若液位到达设定值时，自动停泵，并设置电子音响报警，报警声设计为响3S停2S，循环30S后自动停止，或在30S内按0009确认按钮停音响，指示灯传平光。电子音响报警和泵的启停同样考虑液位的波动影响，设计时采用KEEP保持指令和DIFU微分指令联合使用。
⑥首次开车时，液位低于或高于最低液位时，需先手动启泵，再切换成自动运行；或先进入试验方式，按最低液位试验按钮启动料泵，再进入自动运行方式。
点击此处查看全部新闻图片

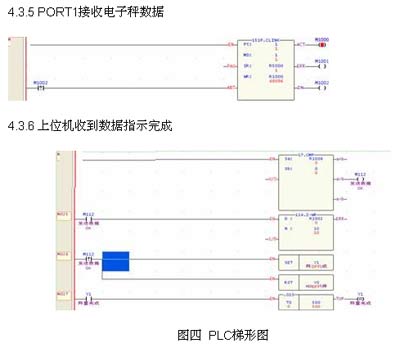

图四PLC梯形图
4．应用总结
本控制系统控制协议简单、方便、只要带有通讯功能的上位机都可以与之建立通讯，加上一个协议转换器可进行局域或海外连线。自成功设计以来在广州经济开发区某大型的不锈刚企业中被大规模采用，使用过程得到用户的好评，值得同类企业推广和使用。
