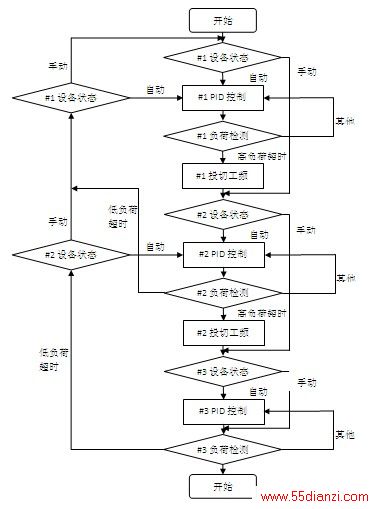

设备处于手动状态时，启动系统之后，1号设备处于PID控制状态，当1号设备变频器处于满负荷运行状态1分钟之后，一号设备切换到工频运行，3号设备进入PID控制状态。当3号设备处于低负荷运行状态设定时间之后，3号设备停止运行，1号设备从工频运行状态投切到PID运算控制状态。在此过程中，处于手动状态的2号设备，不参与此自动投切控制。2号设备的运行频率，根据2号变频器的模拟量输入值变化而改变。控制工艺流程图如下所示。
2.3软件设计
2.3.1 永宏泛用PID的配置
我们要想保持水压的恒定，因此就必须引入水压反馈值与给定值比较，从而形成闭环系统。要想维持供水网的压力不变，根据反馈定理在管网系统的管理上安装了压力变送器作为反馈元件，由于供水系统管道长、管径大，管网的充压都较慢，故系统是一个大滞后系统，不易直接采用PID调节器进行控制，而采用PLC参与控制的方式来实现对控制系统调节作用。
在使用永宏PLC做PID控制时，需按照手册依次填写程控设定值缓存器，
