LAR2 #AR2_SAVE; //AR2寄存器恢复到使用前状态
OPN DI [#DB2_SAVE]; //DI寄存器恢复到使用前状态
1.4 如何得到多重背景FB中的变量在背景DB里的绝对偏移量呢?
可以用下面的方法处理:
TAR2 (得到多重背景FB在背景DB里的偏移地址)
AD DW#16#00FFFFFF (屏蔽掉存储区ID,可参考32位指针格式)
L P##Variable (得到变量在多重背景FB里的地址)
+D (多重背景FB的偏移地址与变量在多重背景FB里地址相加,即得到实际绝对偏移量)
LAR1
上述语句就是就得到了变量在背景DB中的绝对偏移量,从而供后续程序处理。 1.5如何在程序中使用ANY 型指针? 简要说明如下:
L P##Input //指向存储地址指针Input首地址
//这个参数是一个Any类型,P##Input指向参数Input的值所在地址,这就是指针的指针
LAR1 //装载到地址寄存器AR1中。
L W [AR1,P#4.0] //打开DB块
// 由Any类型结构知道Any类型的Byte4、Byte5存放的数据块号
T #BLOCK_NO
OPN DB [#BLOCK_NO] //如果是DB块,打开指定的DB块。
L W [AR1,P#2.0] //判断ANY指针中数据长度
// Any类型的Byte2、Byte3是重复系数,如P#DB1.DBX0.0 Byte 8后面的Byte 8
_001:T #DATA_LEN //通常此处做loop循环!!
L D [AR1,P#6.0] //找出需要计算数据区的开始地址
// Any类型Byte6~Byte9是32位区域地址
理解Pointer、Any的类型的数据结构,对于正确使用指针有很大帮助。
为正确使用指针,应仔细阅读如下内容:
"SIMATIC Programming with STEP 7 V5.5" 05/2010 第27.3.4章 参数类型 如下的程序实现了SFC20的部分功能,可以作为Any使用的参考。
FUNCTION FC 1 : VOID
TITLE =
VERSION : 0.1
VAR_INPUT
SRCBLK : ANY ;
END_VAR
VAR_OUTPUT
RETVAL : INT ;
DSTBLK : ANY ;
END_VAR
VAR_TEMP
LOOP : INT ;
BLOCK_NO_DB : WORD ;
BLOCK_NO_DI : WORD ;
SRC_ADD : DWORD ;
DST_ADD : DWORD ;
END_VAR
BEGIN
NETWORK
TITLE =
L P##SRCBLK; //读取输入any的首地址
LAR1 ; //装载到ar1
L P##DSTBLK; //读取输出any的首地址
LAR2 ; //装载到ar2
L W [AR1,P#4.0]; //打开DB块
T #BLOCK_NO_DB;
L W [AR2,P#4.0]; //打开DI块
T #BLOCK_NO_DI;
OPN DB [#BLOCK_NO_DB]; //打开DB块
OPN DI [#BLOCK_NO_DI]; //打开DI块
L D [AR1,P#6.0];
T #SRC_ADD; //读取地址
L D [AR2,P#6.0];
T #DST_ADD; //读取地址 L W [AR1,P#2.0]; //读取循环次数
_001: T #LOOP;
L DBB [#SRC_ADD];
T DIB [#DST_ADD]; //赋值
//地址偏移1个字节
L P#1.0;
L #SRC_ADD;
+D ;
T #SRC_ADD;
L P#1.0;
L #DST_ADD;
+D ;
T #DST_ADD;
L #LOOP; //循环
LOOP _001;
END_FUNCTION 1.6 当FC 或FB的输入参数类型为:BLOCK_DB, TIMER或者 COUNTER,如何确定其编号?
例1 :FB 块

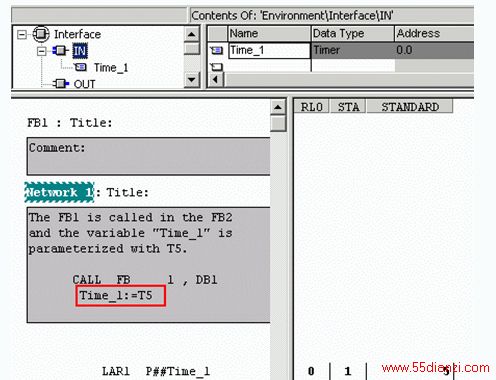

FB1 变量声明中定义了“ Timer” 类型的变量“ Time_1” ,在 FB2 中调用 FB1,将定时器“T5”传递给变量“ Time_1”。如图 01 所示程序代码中数值 5 表示“T5”。
图 01 FB中确定定时器编号 在使用多重实例时,需要在图 01 所示程序中增加以下代码:
TAR2 //多重实例偏移地址
LAR1 P##Time_1
+AR1 //多重实例偏移地址与当前地址相加
L W[AR1,P#0.0]
T MW0
例 2 FC
FC1 变量声明中定义了“ Timer” 类型的变量“ Time_1” ,在 FC2 中调用 FC1,将定时器“T8”传递给变量“ Time_1”。如图 02 所示程序代码中数值 8 表示“T8”。
