3.2编码器的选取
编码器的选取要符合两个方面，一是plc接收的最高脉冲频率，二是进给的精度。我们选用的是编码器分辨率是500p/r（每转每相输出500个脉冲）的。通过验正可以知道此分辨率可以满足上面两个条件。验证所需的参数：电机最高转速是1500转/分（25转/秒）、进给丝杆的导程是10mm/转。验证如下：
本系统脉冲最高频率＝25转/秒×500个/转×2（a/b两相）＝25khz
理论进给分辨率＝10mm/500=0.02mm
同时由上面的数据知道进给系统每走1mm编码器发出50（此数据很重要，在plc程序的数据处理中要用到）个脉冲信号。由于此工程中对编码器的a/b相脉冲进行了分别计数，使用了两个高速计数器，且在程序中应用了高速定位指令，则此plc可处理的最高脉冲频率为30千赫，因此满足了第一个条件;我们的切纸机的载切精度要求是0.2mm，可知理论精度完全满足此要求。
3.3变频器和hmi的选取
这两个部件我们都选用了三菱公司的产品，分别是fr-e540-0.75k-ch和f920got-bbd-k-c。f920got是带按键型的hmi，它的使用和编程非常简单方便。它具有以下特点：（1）可以方便的实现和plc的数据交换；（2）通过本身自带的6个功能按键开关，可以控制plc内部的软继电器，从而可以减少plc输入点的使用；（3）具有两个通讯口，一个rs232c（用于和个人电脑通讯）和一个rs422（用于和plc通讯），利用电脑和f920got相连后不仅可以对hmi进行程序的读取和上传，还可以直接对plc的程序进行上传下载、调整和监控。
4 plc和hmi程序的设计
此工程中程序的难点主要在于数据的处理上。在切纸机工作过程中除手动让进给定位机构前进后退外，还要实现等分裁切功能和指定具体位置定位功能，并且hmi上还要即时显示定位机构的当前位置。我们为了简化程序中的计算，采用了两个高速计数器c235和c236。c236通过计算前进后退的脉冲数，再进行换算后用于显示进给机构的当前位置；c235用于进行精确定位。定位过程是这样的，每次进给机构需要定位工作时，通过计算把需要的脉冲数送到c235，不论进给机构前进还是后退c235进行减计数，同时对c235中的数值进行比较，根据比较结果驱动相应的输出点对变频器进行输出频率的控制，实现接近设定值时进给速度变慢，从而达到精确定位。因为任何系统都有惯性和时间上的迟滞，所以变频器停止输出的时间并不是c235中的计数值减小到0时，而是让c235和一个数据寄存器d130比较，当c235中的值减小到d130中的设定值时plc控制变频器停止输出。d130的值可通过人机界面进行修改和设定，在调试时通过修改这个值，以达到定位准确的目的。

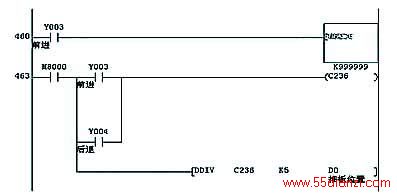

1）显示定位机构当前位置的程序

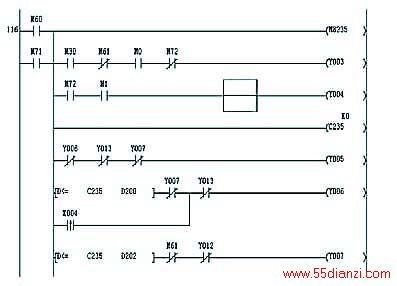

2）实现定位控制的程序段
3）参数设定时的小数点位问题。实际工作中在设定位置时要精确到0.1mm。这个问题在一些单片机系统中常会遇到，常见的处理办法是加大一个数量级，就是设定数据时，在人机界面上用1代替0.1mm，10代替1mm。不过我们在处理此问题时通过hmi中对数据的设置和plc的程序编写达到了所见即所得的效果。hmi中主要是对数值的格式要设定好。hmi中的设置画面如图1所示。例如等分裁切10.5mm的纸，就可以在hmi上设定为10.5，而不是像公司的类似其它设备上要设为105，但plc的寄存器d128的内容是105而不是10.5，这样在计算需要的脉冲数时就要用下面一条命令：muld128k5d10（此命令中尽管编程时d11不出现但实际上寄存器d11被占用，不能再应用于其它地方，否则会出现问题。）
