中央空调节能改造设计方案

夏季根据建筑实际所需冷负荷，监测冷水总供回水温度及回水流量，由冷水总供水流量和供回水温差，计算实际负荷，自动启停冷水机、冷冻水循环泵、冷却水循环泵及相对应的电动蝶阀。自动计算开启冷水机组的组数并按自动编组的结果确定各组投入和退出运行的顺序。该控制形式的特点是将使用侧水力工程和建筑物空调负荷变化有效结合，在满足系统投入使用数量长期处于节能工况的前提下保持使用侧水力平衡。
另外自动化群控将按照运行时间均等机制交替启停机组，使各台机组平均运行时间相等，从而延长了机组设备的使用寿命。
启动冷却塔风机时，测量冷却水供回水温度，以冷却水供水温度及冷水机的开启台数来控制冷却塔风机的启停的数量。维持冷却水供水温度，使冷冻机能在更高效率下运行。自动化群控通过现场的控制器控制冷却塔风机与进出水电东蝶阀之连锁启停，以保证达到最佳节能状态。
根据冷却塔出水温度变化判断并控制需要冷却塔风机个数。
根据膨胀水箱的液位，自动启停自动补水泵

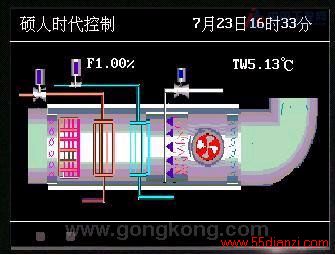

对于新风机组，测量新风温度和送风温度，并根据送风温度PID调节二通水阀的开度，维持送风温度为设定值；对于空调机组，测量新风温度和回风温度，并根据回风温度PID调节二通水阀的开度，维持回风温度为设定值
控制程序根据室外温度在设定温度表中查出调节频率（温度表可根据运行经验自由设定），调节程序根据末端阀位自动与调节频率进行数学运算，计算出送风调节量，送风量调节值受上限、下限、节能功能等限制，最终送风量调节值被转换成4-20MA送到变频设备。系统的18路调节程序都具有独立性，末端送风阀由独立室内温度控制器完成，由于系统送风机具有多样化，在调节程序设计中有单路调节式和多路叠加调节式。监测冷水总供回水压力差，调节旁通阀门开度，保证末端水流控制能在压差稳定情况下正常运行。在冷水机系统停止时，旁通阀自动全关

需要检测的数据
 冷冻水进/出口温差、压差和流量
 冷却水供、回水温度
 室外温度
 末端温度
 出风温度、湿度、风量
 回风的温度、温度
 阀门开度
 水泵电机运行频率
