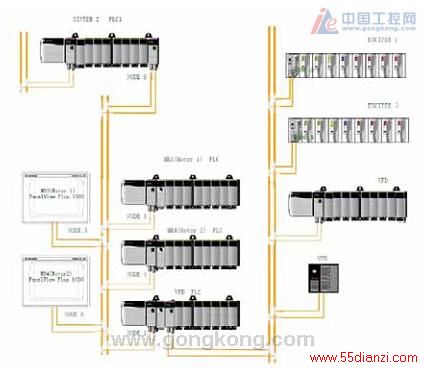

图2：控制系统网络图
由于ControlLogix 系统的开放性及灵活性，可以在烧结L1网络的任意位置通过Drive Executive工具对变频器进行组态及维护，也可以由PLC经由ControlNet网络通过20-COMM-C模块修改变频器控制参数。这里由于两台马达动态参数有较大的差别，为了达到理想的控制效果，在起动前由PLC写入针对该马达的控制参数。程序如图3所示。

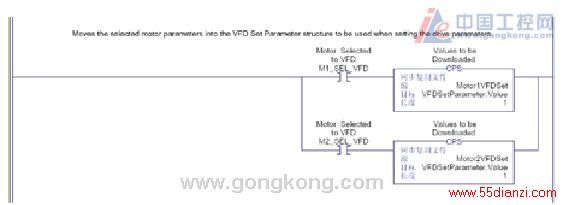

图3：变频器PLC向变频器写入参数梯形图
实际上，只要对外围系统进行简单的改造，将来本起动装置可以起动一烧结9300KW直流无刷励磁同步电动机，也可以起动规划中的4000－5000KW的脱硫增压风机，而且可以是任何形式的10KV高压电动机。系统的开放性在这里得到了充分的体现。
七、改造效果
原有设备拆除，新设备在线安装、调试全部工作在10天内完成，确保了年修节提前36小时完成，实现效益450万元。
新设备运转平稳，静止状态下起动成功率100％，并网冲击小，频率差<0.1Hz、电压差 <3％、相位差<3°。

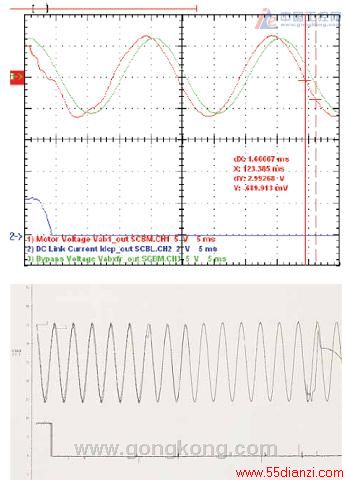

图4：并网时电动机端电压与电网电压对比
综上所述，起动装置改造性能指标完全达到设计要求，改造取得圆满成功。
