可编程序控制器是以微处理器为基础，综合了计算机技术与自动控制技术为一体的工业控制产品，是在硬接线逻辑控制技术和计算机技术的基础上发展起来的。通常把PLC认为是由等效的继电器、定时器、计数器等元件组成的装置。PLC不同于继电器控制要接许多真正的硬件继电器，它由一些"软继电器"组成，避免了因元件磨损维修，及一系列繁杂的接线工作。
（1）主要特点
可靠性高、抗干扰能力强;
控制程序可变，具有很好的柔性;
编程简单、使用方便;
功能完善;
扩充方便，组合灵活;
减少了控制系统设计及施工的工作量;
体积小、重量轻，是"机电一体化"特有的产品。
从电气仪表角度出发，采用集控的接口，可灵活利用PLC控制、现场总线控制系统（FCS）或集散系统（DCS）实现工艺参数的显示和控制。就本次改造规模、投资价格、工艺控制点而言，我们采用可编程控制器来实现电气指标显示和跳闸、报警。
（2）PLC选型
PLC选型主要是根据所需功能和容量进行选择，并考虑维护的方便性，备件的通用性，是否易于扩展，有无特殊功能要求等。通过比较，我们选用三菱微型可编程控制器的FXON系列。FXON系列是将众多功能凝聚在超小型机壳内的微型可编程控制器。
与F1/F2系列相比，FXON系列安装面积只有F1/F2系列的41%，体积只有37%，并在控制器内备有模拟电位器与RUN/STOP开关等方便功能。通过扩展单元、扩展模块与基本的连接，可自由地选择使用输入输出点数。FX
ON系列继承了原有系列的固定搭配和灵活性。
（3）PLC控制系统的设计
根据工艺提出的条件及控制要求，具体设计思路如下:螺杆冰机有1台循环油泵，运行时，油压的高低通过副线阀来调节。2台稀油泵，油压正常时，1台运行，1台备用并可自动切换。油压低时，2台稀油泵同时启动;当油压差超低时，延时6s跳车。另外，排气温度高，油温度高，北轴承温度高，南轴承温度高，排气压力高，油精滤器压差高，都将引起跳车。但在稀油站油压低，油气压差低，直流电源失压，循环油泵过载，1#、2#稀油泵过载时不跳车，而只发报警信号。要实现上述功能，中间继电器需要数十只，而且接线非常复杂，检修极其困难，可靠性差，而采用PLC后接线相当简单，而且可靠性大大提高。其梯形图如图2所示。
点击此处查看全部新闻图片

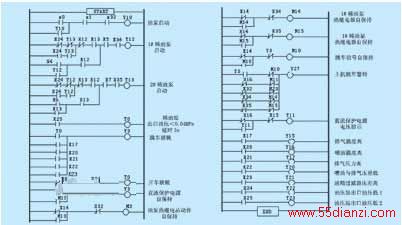

图2PLC控制梯形图
4结束语
采用螺杆冰机取代活塞式冰机可节省冷冻机润滑油11.5吨/年.台。用小型PLC工控机取代传统的固定程序式继电器-接触器
