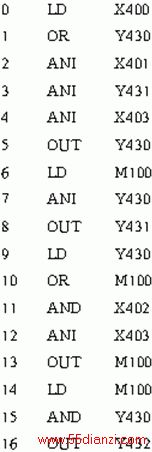

上述控制过程指令程序如下：
点击此处查看全部新闻图片
3、PLC与继电器接触器控制系统的比较
通过对鼠笼式异步电动机起制动的传统控制方法和PLC控制方法的比较，从某种意义上看，PLC控制是从继电器接触器控制发展而来的。两者既有相似性又有很多不同处。
3.1二种方案的不同点
(1)PLC内部大部分采用“软”逻辑
继电器接触器控制全部用硬器件、硬触点和“硬”线连接，为全硬件控制；PLC内部大部分采用“软”电器、“软”接点和“软”线连接，为软件控制。
(2)PLC控制系统结构紧凑
继电器接触器控制系统使用电器多，体积大且故障率大；PLC控制系统结构紧凑，使用电器少，体积小。
(3)PLC内部全为“软接点”动作快
电器接触器控制全为机械式触点，动作慢，弧光放电严重；PLC内部全为“软接点”动作快。
(4)PLC控制功能改变极其方便
继电器接触器控制功能改变，需拆线接线乃至更换元器件，比较麻烦；PLC控制功能改变，一般只需修改程序便可，极其方便。
(5)PLC控制系统制造周期短
PLC控制系统由于结构简单紧凑，基本为软件控制，因此设计、施工与调试比继电器接触器控制系统周期短。
此外，由于PLC技术是计算机控制的基础上发展而来，因此，它的软硬件设置上有着传统的继电器接触器控制无法比拟的优势，工作可靠性极高。
3.2PLC方案的设计要点
(1)设置滤波
在PLC中一般都在输入输出接口处设置π形滤波器，它不仅可滤除来自外界的高频干扰，而且还可减少内部模块之间信号的相互干扰。
(2)设有隔离
在PLC系统中CPU和各I/O回路(主要指数字口)几乎都设有光耦合器作隔离，以防止干扰或可能损坏CPU等。
(3)设置屏蔽
屏蔽有两类:一类是对变压器采取磁场和电场的双重屏蔽，这时要用既导磁又导电的材料作为屏蔽层；另一类是对CPU和编程器等模块仅作电磁场的屏蔽，此时可用导电的金属材料作屏蔽层。
(4)采用模块式结构
PLC通常采用积木式结构，这便于用户检修和更换模板，同时在各模板上都设有故障检测电路，并用相应的指示器标志它的状态，使用户能迅速确定故障的位置。
(5)设有联锁功能
PLC中个各输出通道之间设有联锁功能。以防止各被控对象之间误动作可能造成的事故。
(6)设置环境检测和诊断电路
这部分电路负责对PLC的运行环境(例如电网电压、工作温度、环境的湿度等)进行检测，同时也完成对PLC中各模块工作状态的监测。这部分电路往往是与软件相配合工作的，以实现故障自动诊断和预报。
(7)设置Watchdog电路
PLC中的这种电路是专门监视PLC运行进程是否按预定的顺序进行，如果PLC中发生故障或用户程序区受损，则因CPU不能按预定顺序(预定时间间隔)工作而报警。
(8)PLC的输入、输出控制简单
PLC是以扫描方式进行工作的，即PLC对信号的输入、数据的处理和控制信号的输出，分别在一个扫描周期内的不同时间间隔里，以批处理方式进行，这不仅使用户编程简单、不易出错，而且也使PLC的工作不易受到外界干扰的影响；同时PLC所处理的数据比较稳定，从而减少了处理中的错误；另外，PLC的输入、输出的控制较简单，不容易产生由于时序不合适而造成的问题。
4、结束语
由于PLC在设计制造时充分考虑到工业控制的现场环境问题，并采取了多层次、多种有效措施来提高工作可靠性，因此，采用PLC实现电机控制，特别是对工作环境条件较恶劣的工矿企业应该是一项明智之举。
