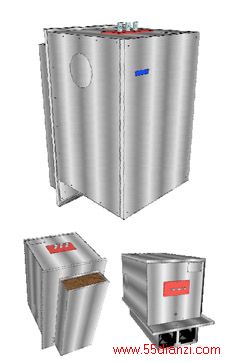

MSC3 1100V(37KW~250KW)
特征… • 功率到250KW • 装置简单，IP防护等级 • 铜散热片，可选 • 标准驱动控制，参数设置简单 • 控制电源24VDC • 输入与输出电抗 • 提供标准或用户定制的解决方案 • 标准MSC-3控制与接口，设置灵活 • 电机保护 应用场合… √泵 √风扇或风机 √传动装置 √压缩机 √搅拌机
型 号吉 纳 MSC-3 1100V额定输入输入电压三相，1100Vac +20%, -30%输入频率48-62Hz额定输出输出电压三相，0-1100Vac (+20%)，输出电压不能高于输入电压输出频率0 - 150Hz开关频率2kHz型号: 3V0302030A 50°C (37kW ) 1Module型号: 3V0442044A 50°C (55kW ) 1Module型号: 3V0582058A 50°C (75kW ) 1Module型号: 3V0692069A 50°C (90kW ) 1Module型号: 3V0842084A 50°C (110kW) 1Module型号: 3V0932093 A 40°C (132kW) 1Module型号: 3V11120111A 50°C (150kW) 2Modules型号: 3V16220162A 50°C (220kW) 2Modules型号: 3V18520185A 40°C (250kW) 2Modules频率精度0.1Hz频率分辩率最大设定频率X0.2% 过载能力150%过载，持续60秒，可根据用户要求定制贮存温度-20°C ~ +70°C运行环境工作温度0 ~ +50°C相对湿度5-95% ，无凝露海拔最高 1000m防护形式IP 等级IP00,IP66 冷却方式风冷用户界面显示英文液晶显示，用户定义参数和显示单位面板控制正转、反转、回车、退出、停车/复位、远程/本地端子控制通过I/O控制或通讯控制（可选）控制接口 I/O速度参考模拟量输入、预置速度、电位计、电动电位器、ESO模拟量输入1个 (最大扩展到3个) 0-10v, 0-5V, 0-20mA, 4-20mA数字量输入4个可编程端子，1个 Enable, (最大扩展到.13, 12个) +5Vdc; 最大5mA.电位器输入最大 2个; 热控开关或热过载.模拟量输出最大 2个可编程控制端子; 0-10v, 0-5V, 0-20mA,4-20mA 继电器输出2个 (最大扩展到4个)2x Form C Outputs(SPCO)电阻:5A250Vac30Vc电感: 2A @ 250Vac / 30Vdc2个可选电阻: 1A @ 30 Vac
