小功率电源变换器电路
点击数：7617 次 录入时间：03-04 11:35:11 整理：http://www.55dianzi.com 电子电路图

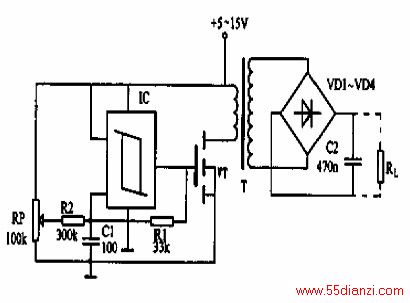

本电路可以用于电源的变换，调节电位器RP可以控制输出方波的占空比。电路如图所示。由集成块IC，场效应管VT和阻容元件等构成。集成块IC是施密特触发器，与阻容元件组成多谐振荡器，输出200kHz的方波脉冲信号，去驱动场效应管VT。VT管导通时，电源先将一部分能量通过变压器变换至次级，输送给负载RL。场效应管VT关断后，还有一部分存储在磁场中的能量也变换至变压器的次级，继续供给负载。电源电源低于15V时效率降低。
