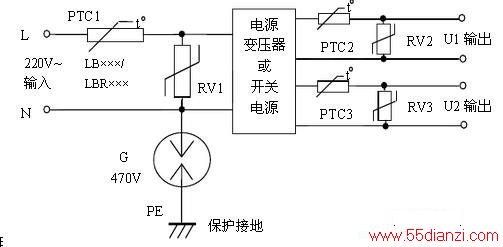

电路如下图所示:
说明:
①自恢复保险丝PTC根据输入电流和最高工作环境温度选择,压敏电阻RV1的通流容量根据输入浪涌电流大小选择(一个不够时,可用几个并联,参照“一、交流电源电涌保护器”),压敏电压应在470~620V之间选取(电压很不稳定的地方应选更高的)。
②RV2、RV3根据U1、U2的数值选择压敏电压值,外形大小根据输出线长度选择,不带长引线时用5D或7D,用长引线输出时,应选用通流容量更大的压敏电阻(引线越长,通流容量要越大)。输出电流较大时,要在线上串联自恢复保险丝PTC2、PTC3(根据输出电流和最高环境温度选择)。
③陶瓷气体放电管一般用直流击穿电压470V的,通流容量根据输入浪涌电流大小选择。
