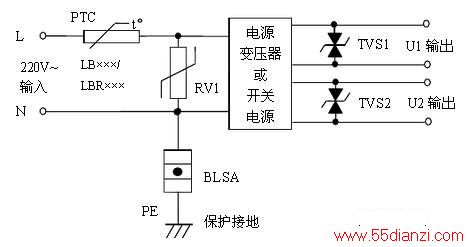

电路如下图所示:
说明:
①自恢复保险丝PTC根据输入电流和最高工作环境温度选择,压敏电阻RV1的通流容量根据输入浪涌电流大小选择(一个不够时,可用几个并联,参照“一、交流电源电涌保护器”),压敏电压应在470~620V之间选取(电压很不稳定的地方应选更高的)。
②TVS1、TVS2一般用1.5KE系列的(浪涌电流很小的地方也可用P6KE系列的),根据U1、U2的最大峰值电压选择击穿电压值(VBRmin≥1.2Up)。
③陶瓷气体放电管一般用直流击穿电压470V的,通流容量根据输入浪涌电流大小选择。
④本电路只适用于输出端不带长引线、浪涌电流较小的地方使用(例如在同一块电路板或相邻电路板上)。
