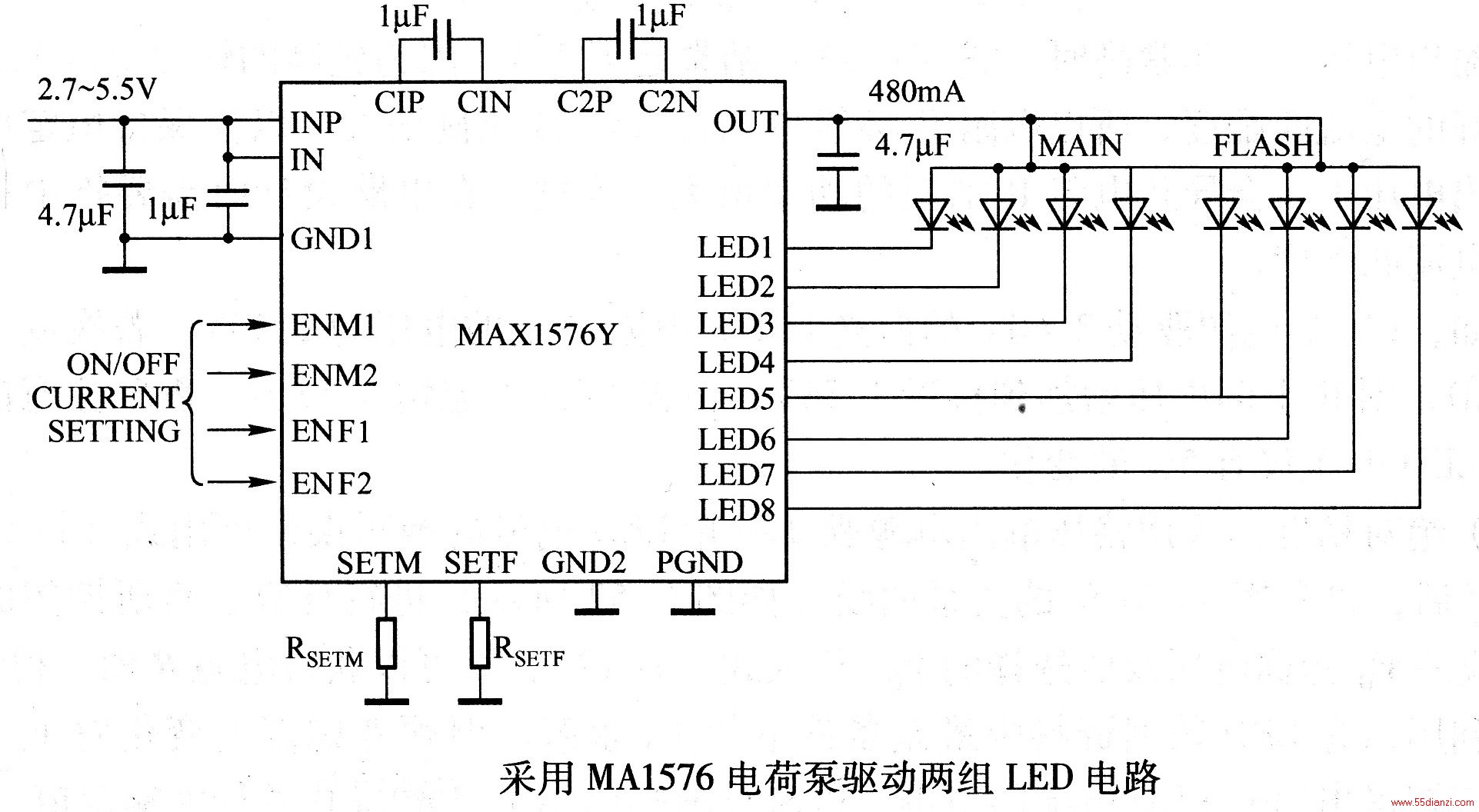

采用MA1576电荷泵驱动两组LED电路

该电路能够以高达480mA的总电流驱动两组（每组四只）白光LED。对于闪烁状态的白光LED组，允许每只白光LED电流达到100mA。每组白光LED都具有独立的电流设置、脉冲亮度调节和2线亮度控制。利用自适应开关，在单节锂离子电池的整个放电过程中，平均效率可以达到83％。对于使用白光LED闪光灯的数码照相机，选用MAX1576构成白光LED驱动电路是理想选择。MAX1575是该系列产品的另一款芯片，能够以120mA的总输出电流驱动两组白光LED（四只主屏白光LED和两只子屏白光LED）。
