具有大功率输出的发光二极管驱动电路
点击数：7186 次 录入时间：03-04 11:43:57 整理：http://www.55dianzi.com 电子电路图

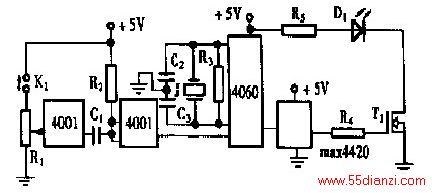

该电路具有发射15kHz调制光的能力。第一级4001为单脉冲发生器，可以人工按键输出检测脉冲，用于故障维修。为了稳定被调制光信号的频率，电路中使用了分频器CD4060。它带有一个外接晶体振荡器，内部有多级分频器。对于1M晶振来说，经过4060的六次分频，可以得到频率稳定的151625kHz的方波，再通过功率场效应管的电流放大，就可以同时驱动上百个发光二极管同时发光。
