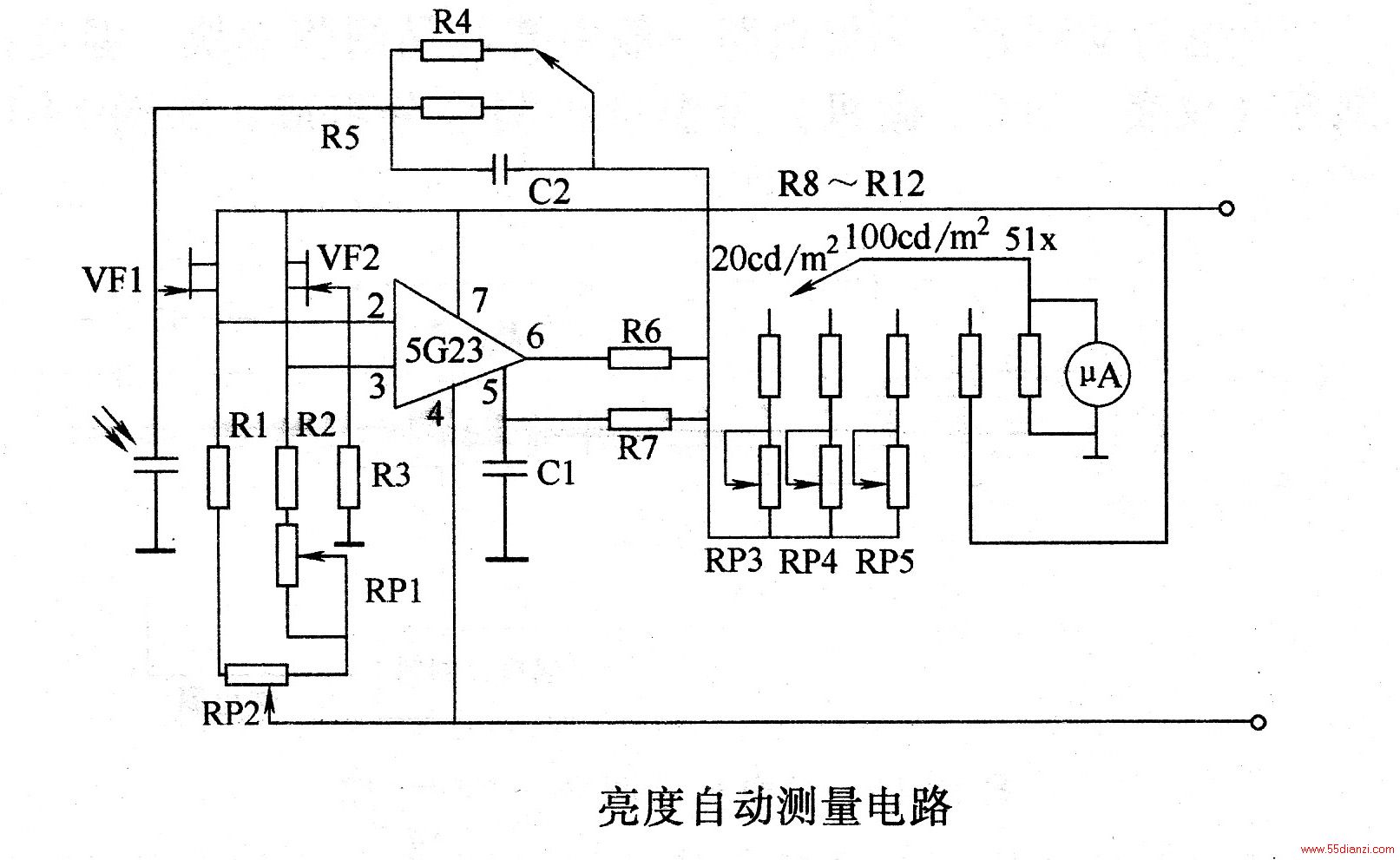

亮度自动测量电路
点击数：7805 次 录入时间：03-04 11:35:11 整理：http://www.55dianzi.com 电子电路图
当被测光线投射到硒光电池上时，就会有光电流信号输出，由一对场效应晶体管组成的电流－电压变换器转变成电压信号，再由5623进行线性放大。为使电路有良好的线性和高度的稳定性，采用了R4（或R5）和C2组成的深度负反馈网络。电阻R8、R9、R1O分别对应调节RP3～RP5，可在每平方米100～20cd球面上，用高灵敏度电流表显示亮度值。
