75W（峰值126W）多路输出开关电源电路
点击数：7187 次 录入时间：03-04 12:03:00 整理：http://www.55dianzi.com 电子电路图

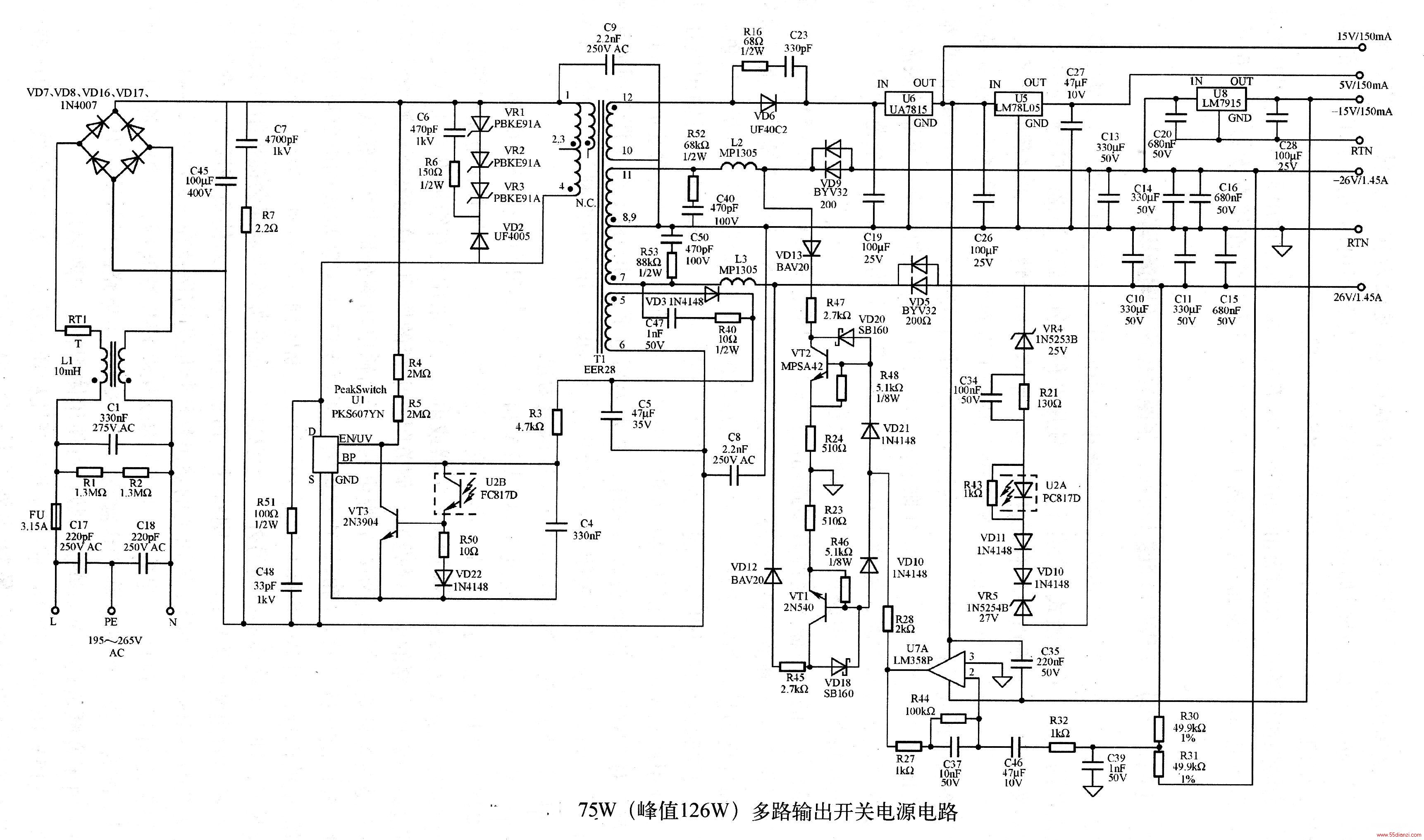

如图为75W（峰值126W）多路输出开关电源电路。该通用输入电源有多路输出：±26V DC、±15V DC和＋5V DC。±26V输出都可以提供2.42A峰值的输出电流（受温度影响）和1.45A的连续输出电流。此外，不仅稳压，而且更为重要的瞬态响应，在整个负载范围内（空载到满载）都极为出色。
