简单7W直流日光灯电路原理图
点击数:7144 次 录入时间:03-04 11:52:37 整理:http://www.55dianzi.com 电子电路图

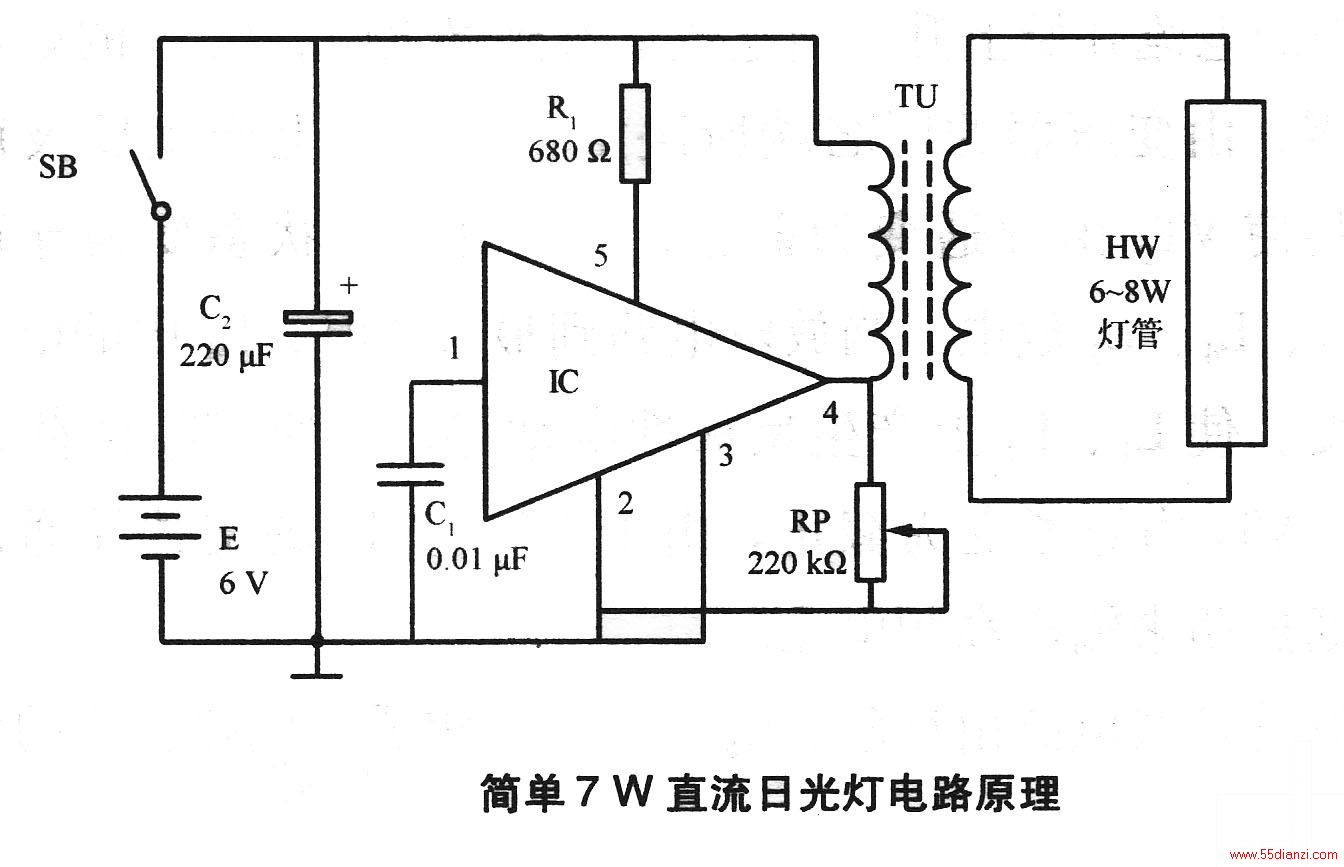

如图为简单7W直流日光灯电路原理图。电路中采用TWH8751作自激振荡和功率输出开关。电阻R1为供电端控流电阻,电位器RP、电容C1的阻值来决定振荡频率,C2用于滤波和提升电压的利用率,同时可以提升电源的供电效率。TU是振荡变压器,当振荡变压器初级有相当的电流和电压导通时,在次级感应出较强的电压,约为400V,足以击穿日光灯管内汞蒸气,使日光灯管被点亮发光。电压随之下降到一个均衡值,约为60V,并保持稳定。
