鱼塘LED捕蛾灯电路原理图

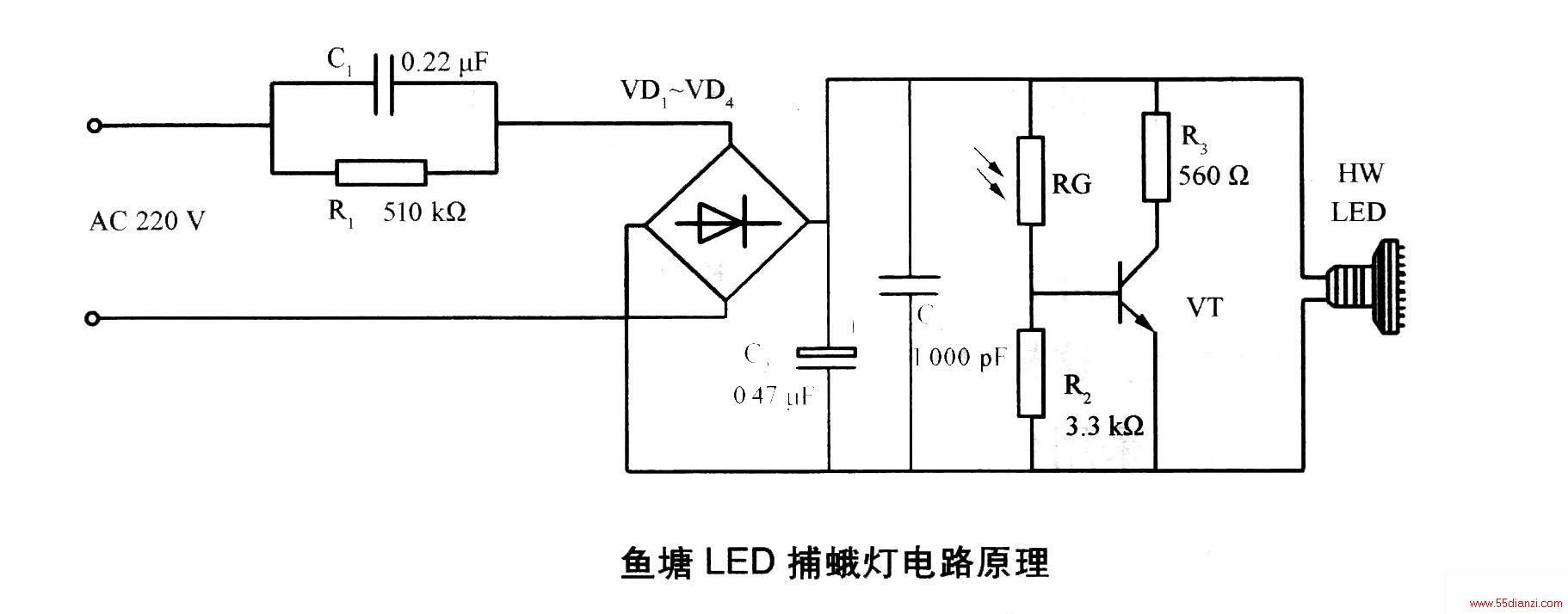

如图为鱼塘LED捕蛾灯电路原理图。电容C1和电阻R1并联使用，是一个典型的电容降压电路，交流电经过降压、VD1～VD4整流、滤波后，提供给三极管VT、光敏电阻RG、电阻R2、电阻R3组成的电压控制电路。当夜幕降临光线过低时，RG阻值增大，VT基极的电位下降，使VT关断。供给LED光源组的电压升高，HW点亮。反之光线比较亮时，RG阻值减小，基极的电压处于高电位，VT导通，LED不发光。
