反电势调相电机速度控制器
点击数：7357 次 录入时间：03-04 11:40:50 整理：http://www.55dianzi.com 电子电路图

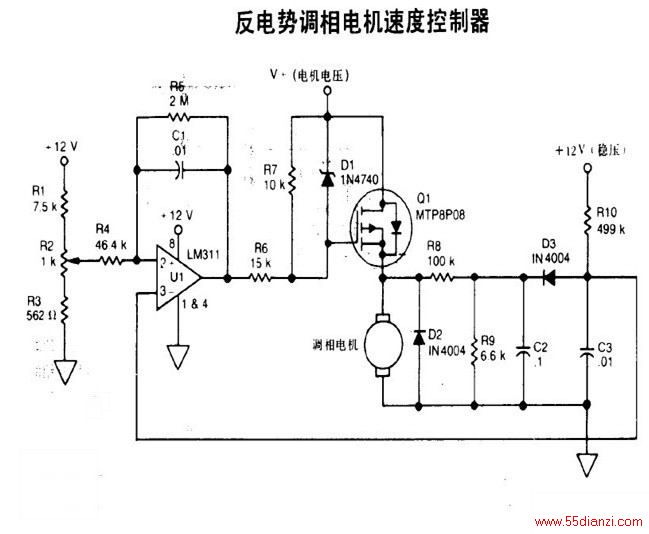

如图为反电势调相电机速度控制器。该电机转速由电位器R2确定，它向比较器U1的正输入端提供一个适当的直流电压，然后U1的输出加到TMOS管Q1上。稳压二极管D1限定对Q1的驱动，Q1的输出驱动永磁电机。电机产生的反电势经过由R8，R9，R10，C2，C3和D3组成的网络而形成后，加到U1的输入端。
