扫描式防盗LED照明灯电路原理

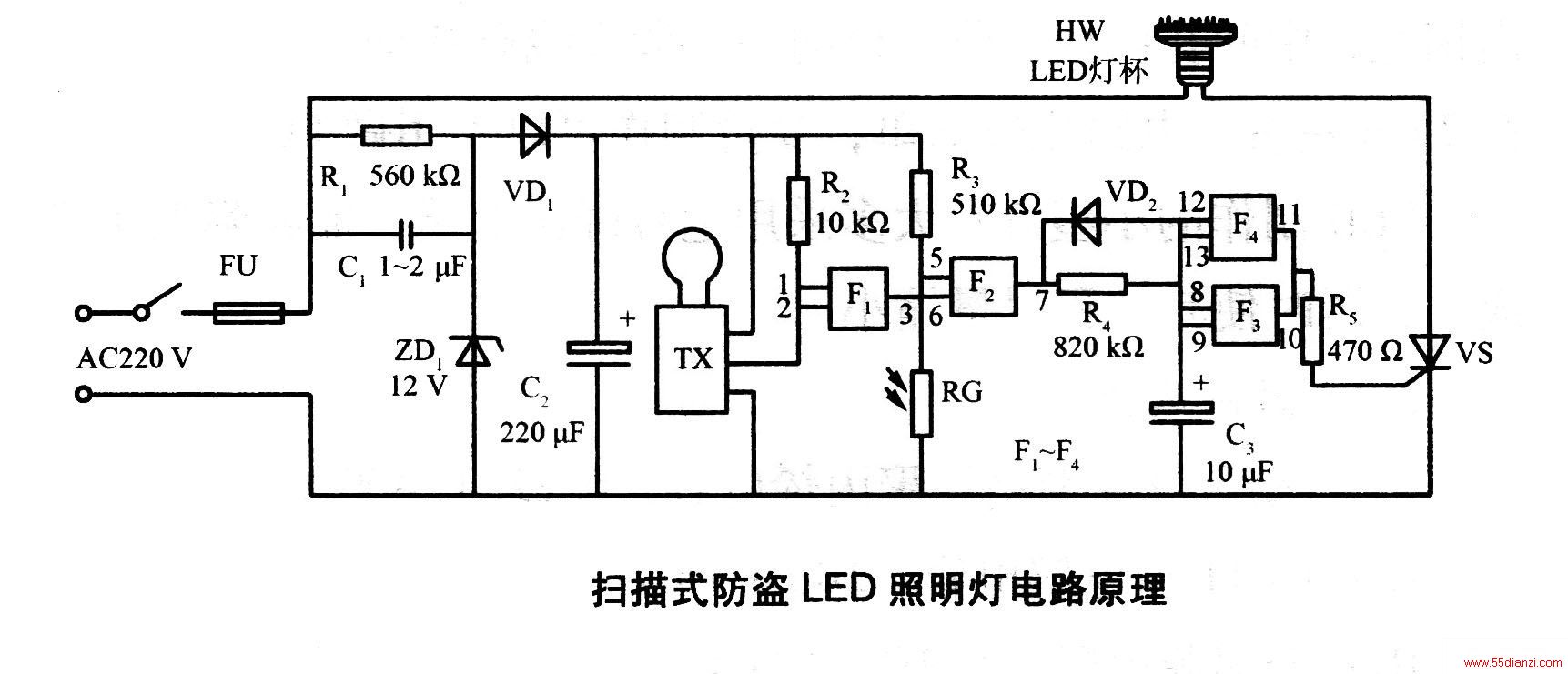

如图为扫描式防盗LED照明灯电路原理。其电源部分由电容C1、C2，电阻R1，稳压管ZD1，二极管VD1组成典型的电容降压电路，提供稳定的＋12V直流电压。TX是微波感应控制模块，它利用微波多普勒技术，在一定的空间内建立微电场。当有人或活动物体进入电场时会反射回波，经电子线路混频后检测出极微弱的移频信号，此信号经智能处理后9可输出控制信号。由于采用了微波检测专用微处理器，所以能够对输入信号进行脉冲频率和脉冲宽度处理，因而对小体积动物、远距离的树本、高频通信信号、远距离的闪电和电器开关时的干扰予以排除，这是以往红外线、超声波、热释电元件组成的检测电路和常规的微波电路所无法比拟的，在实际使用中误报率极低。整个电路具有优越的抗干扰性能，所以控制部分可以安装在常见的吸顶式走廊灯灯罩内，外部不留一丝痕迹，具有防破坏功能。
