太阳能绿色照明灯电路图

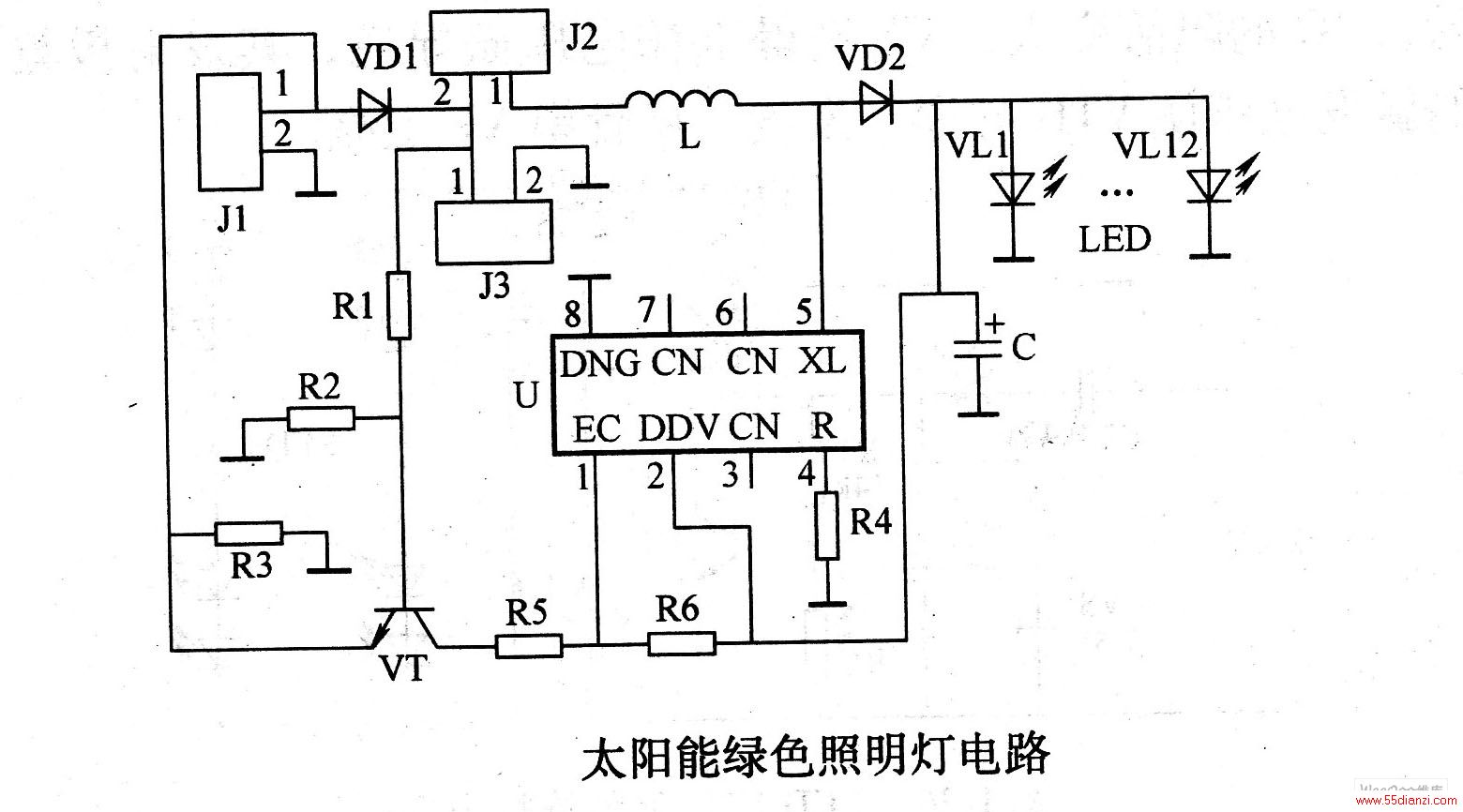

分时、分压控制太阳能灯，就是根据夜晚不同时间段人们对光照度的不同要求，以及太阳电池白天吸收能量的大小，控制太阳能灯的输入功率，达到用最小成本设计出能够满足最恶劣气象条件下人们对太阳能灯的最基本要求的目的。该控制电路适合以12只LED为光源的草坪灯。U中包含驱动、光控检测、脉宽调制、电池电压检测等电路。其1脚为使能端，2脚为电源电压端，4脚为负载电流调整口，5脚为开关口，8脚为接地端，3、6、7均悬空。改变R4的阻值可以改变LED的工作电流，其最大允许电流为500mA，M接地时电流最小。J1为太阳电池，J2为电源开关，J3为2节镍氢电池。为了降低管压降，VD1、VD2可采用肖特基二极管。改变R5、R6可调节蓄电池的分压保护值，改变R1、R2可调节分时值。该电路能在尽可能降低太阳电池成本的基础上，保证照明时间，具有很高的性价比。
